Saisir, entrer des pièces existantes

Les pièces existantes sont saisies dans le plan de l'existant (calques distincts enregistrés auparavant). Pour la saisie des pièces, vous pouvez utiliser les fonctions Pièce ou Pièce automatique.

A noter : Lorsque la fonction Pièce automatique doit être utilisée pour la saisie des pièces, il importe que les murs existants et les nouveaux murs soient placés sur des calques distincts et que l'option de saisie Jonction soit activée après avoir appelé la fonction Pièce automatique. Ceci vaut indépendamment du fait qu'il s'agisse de pièces existantes ou de nouvelles pièces.

Pour entrer des pièces existantes individuellement

1. Sélectionnez le calque contenant les objets existants.
2. Cliquez sur Pièce (appel de la fonction).


   Vous pouvez appeler la fonction Pièce de l'une des manières suivantes

   • Barre des menus : Créer Architecture Pièces, surfaces, étages

   • Palette : Fonctions Zone Créer dans le module :

   Pièces, surfaces, étages

   • Configuration : Architecture Icône déroulante Pièces

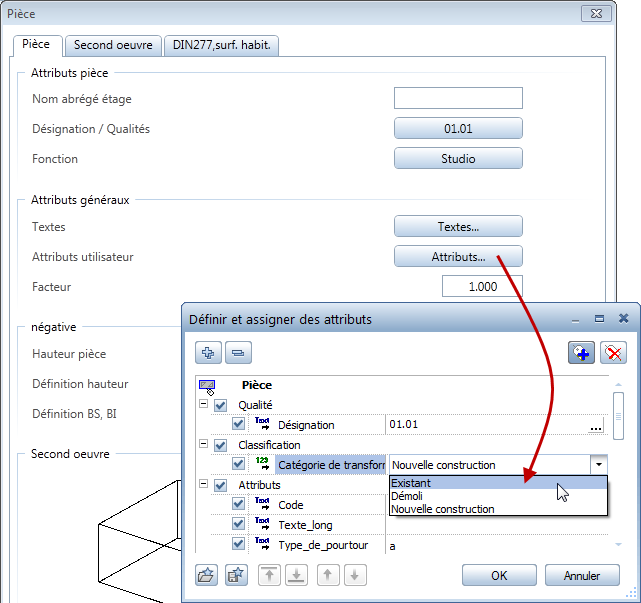

3. Cliquez sur les propriétés, puis placez l'attribut Catégorie de transformation surExistant dans l'onglet Pièce - Attributs....



4. Saisissez la pièce et positionnez l'annotation de pièce au besoin.
5. Répétez les opérations décrites aux points 3 et 4 pour saisir d'autres pièces.

Pour entrer des pièces existantes automatiquement

• La vue en plan doit être constituée d'éléments d'architecture 3D.

1. Sélectionnez le calque contenant les objets existants.
2. Cliquez sur Pièce automatique (appel de la fonction).


   Vous pouvez appeler la fonction Pièce automatique de l'une des manières suivantes

   • Barre des menus : Créer Architecture Pièces, surfaces, étages

   • Palette : Fonctions Zone Créer dans le module :

   Pièces, surfaces, étages

   • Configuration : Architecture Icône déroulante Pièces
3. Activez l'option de saisie Jonction.
4. Définissez une zone sur la vue en plan, dans laquelle vous voulez créer automatiquement des pièces à l'aide du bouton du milieu de la souris.

   Dans les zones complètement incluses au sein des murs, les pièces sont créées automatiquement.

5. Attribuez la catégorie de transformation Existant aux pièces qui viennent d'être créées. Utilisez pour cela l'une des fonctions suivantes :
   • Cliquez sur Modification pour travaux de transformation (appel de la fonction), et attribuez la catégorie de transformation Existant aux pièces.


     Vous pouvez appeler la fonction Modification pour travaux de transformation de l'une des manières suivantes

     • Barre des menus : Créer Architecture Base : murs, ouvertures, éléments de construction

     • Palette : Fonctions Zone Créer dans le module :

     Base : murs, ouvertures, éléments de construction

   • Cliquez sur Modifier des pièces, des surfaces, des étages (appel de la fonction), réglez l'attribut Catégorie de transformation sur Existantdans l'onglet Pièce - Attributs ..., et modifiez les pièces.


     Appelez la fonction Modifier des pièces, des surfaces, des étages de l'une des manières suivantes

     • Barre des menus : Modifier Architecture Pièces, surfaces, étages

     • Palette : Fonctions Zone Modifier dans le module :

     Pièces, surfaces, étages

   • Utilisez la fonction Assigner, modifier des attributs d'objets (appel de la fonction).


     Vous pouvez appeler la fonction Assigner, modifier des attributs d'objets de l'une des manières suivantes

     • Barre des menus : Modifier Modules supplémentaires Gestionnaire d'objets

     • Palette : Fonctions Zone Modifier dans le module :

     Gestionnaire d’objets
