La hauteur du bord inférieur des murs représentés dans l'exemple ci-dessous a été définie selon un mode différent :

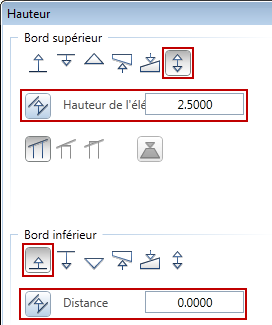

Le bord inférieur du mur hachuré est lié au plan de référence standard inférieur avec un écart égal à 0. Le mur a une hauteur de 2,50 m, laquelle est définie par rapport au bord inférieur du mur.

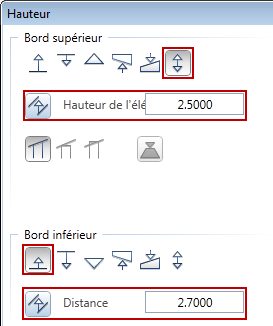

Le bord inférieur du mur orange est également lié au plan de référence standard inférieur, mais avec un écart de 2,70 m. Le mur a lui aussi une hauteur de 2,50 m définie par rapport au bord inférieur du mur.
Selon le paramétrage dans les
Options - Eléments de construction et architecture, les murs peuvent se couper ou ne pas se couper :

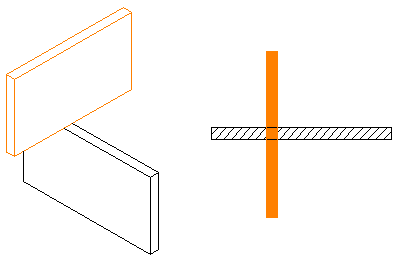

Lorsque l'option Eléments d'architecture se coupent même si mode de définition du bord inférieur différent est désactivée dans les Options - page Eléments de construction et architecture - cadre Paramètres d'architecture valables pour tous les modules (elle l'est par défaut), les murs ne se coupent pas :

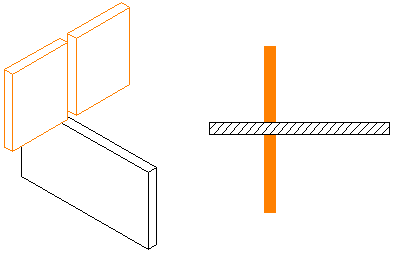

Lorsque l'option Eléments d'architecture se coupent même si mode de définition du bord inférieur différent est activée dans les Options - page Eléments de construction et architecture - cadre Paramètres d'architecture valables pour tous les modules, les murs se coupent :
