Segmentation, flèche

Segmentation

Le programme interprète la valeur de polygonisation comme une valeur de segmentation. La valeur saisie dans Segmentation définit le nombre de facettes avec lesquels les éléments courbes sont représentés. Dans le cas d'un cercle, la valeur 120 par exemple indique que le cercle entier est représenté par un polygone fictif à 120 côtés. Pour obtenir une précision plus grande ou si le rayon est important, il faut entrer une valeur de segmentation plus élevée. Vous pouvez entrer une valeur comprise entre 8 et 360.

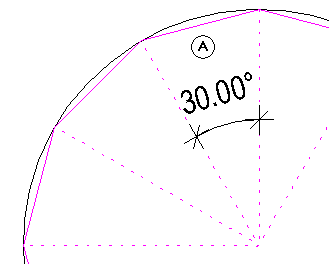

(A) Segmentation =12 ; angle résultant = 30°

Flèche

Le programme interprète la valeur de polygonisation comme une valeur de flèche. La valeur saisie dans Flèche définit la flèche maximale de la flèche entre la sécante et la courbe (en mm). La courbe concernée est alors segmentée de manière à ce que la distance maximale du segment du polygone à la courbe soit inférieure ou égale à la flèche spécifiée. Le résultat est plus précis que la segmentation sur la base du cercle.

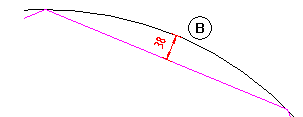

(B) Flèche (38 mm ou moins)
