Paramètres d’une fenêtre d’angle, onglet Mode ouverture

Paramètres d’une fenêtre d’angle

Les paramètres proposés dépendent du nombre de couches du mur et de la prise en compte ou non de tableaux au moment de la création de la baie (paramètre défini dans la zone Paramètres). Les parements à droite/gauche sont pris en compte avec les tableaux.

Type

S’il s’agit d’un mur multicouche et que vous avez activé la définition d’un recul, vous pouvez sélectionner ici la configuration souhaitée.

Sélectionnez l’une des configurations proposées :

Paramètres

Définir un recul

Permet d’activer ou de désactiver le recul.

Les paramètres accessibles varient en fonction du mode d’ouverture sélectionné. La légende et l’illustration permettent de comprendre les abréviations utilisées.

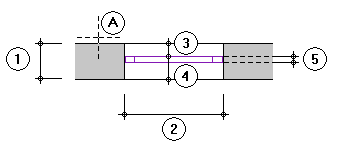

Recul, Valeur résiduelle, Profondeur fenêtre

A Ligne du mur cliquée = côté extérieur de la baie
1 Epaisseur du mur
2 Largeur ouverture
3 Recul
4 Valeur résiduelle
5 Profondeur de l’élément placé dans l’ouverture (fenêtre ou porte par exemple)

Les paramètres Recul, Valeur résiduelle et Profondeur fenêtre ou Profondeur porte permettent de définir la position exacte de l’élément mis en place dans l’ouverture (une macro de fenêtre par exemple).

La somme du recul et de la valeur résiduelle est égale à l'épaisseur du mur.

Les paramètres Profondeur fenêtre et Profondeur porte permettent de définir la profondeur de l’élément mis en place dans l’ouverture, lequel représente en fait la position de l’ouverture à proprement parler. La valeur de Profondeur fenêtre ou de la Profondeur porte est incluse dans la valeur résiduelle.

Si vous utilisez des macros d’ouvertures, la profondeur de la macro doit être égale à la profondeur de l’élément mis en place dans l’ouverture.

Légende

Explication des abréviations utilisées dans l’illustration.

Ouvrir/enregistrer un fichier Favoris

Cliquez sur le bouton pour enregistrer le mode d’ouverture défini dans cet onglet parmi les Favoris.
Cliquez sur pour ouvrir un fichier Favoris précédemment enregistré.

Côté saisie largeur d’ouverture

La largeur des fenêtres d’angle correspond toujours à la largeur du côté extérieur, c’est-à-dire du côté du mur ou de l’angle cliqué au début de la saisie.
