Allplan 2015-1: Paramètres d’une baie de porte, onglet Ouverture

Permet de définir le mode d'ouverture et donc le symbole de mode d'ouverture de porte de la macro.

La dernière option choisie est toujours proposée par défaut. Si vous ne voulez pas dessiner de symbole de sens d’ouverture, cliquez sur

Off.

Si vous entrez une valeur non nulle dans le champ Distance, les vantaux de la porte sont représentés par deux traits séparés de la distance spécifiée. Si vous conservez le paramétrage Distance = 0, les vantaux de la porte sont représentés par un trait simple.

Pour certains symboles de mode d'ouverture de porte, vous pouvez définir ici l'angle d'ouverture du trait des vantaux. Le réglage par défaut est 90 degrés.

En fonction de la forme de l’ouverture, vous pouvez définir les paramètres suivants :

La largeur d’ouverture définie ici peut être enregistrée à l’aide de la fonction Enregistrer un fichier dans les Favoris et réutilisée ultérieurement à l’aide de la fonction Ouvrir un fichier Favoris .

Permet de saisir la hauteur de l’allège. Selon le paramétrage effectué dans Définition hauteur, il s’agit d’une hauteur absolue ou d’une hauteur relative définie par rapport à un plan de référence.

Permet d’entrer la hauteur de l’ouverture (c’est-à-dire la distance entre le bord supérieur de l’allège et le bord inférieur du linteau). Selon le paramétrage effectué dans Définition hauteur, il s’agit d’une hauteur absolue ou d’une hauteur relative définie par rapport à un plan de référence.

Distance entre le bord supérieur de l’allège et le début de la flèche.

Ce paramètre apparaît uniquement si vous avez sélectionné une forme d’ouverture circulaire ou polygonale.

Entrez la valeur souhaitée.

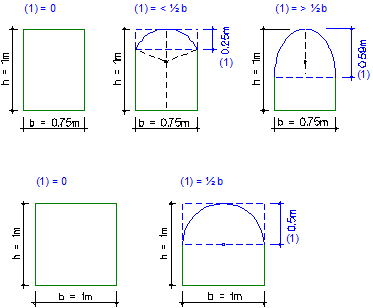

(1) Hauteur flèche
Fig. : Exemples de valeurs pour Hauteur flèche supérieure

Ce paramètre apparaît uniquement si vous avez sélectionné une forme d’ouverture circulaire.

Plus la valeur saisie est grande, plus l’arrondi de l’ouverture est précis.

(1) Hauteur flèche
(2) Valeur pour partage haut
Fig. : Exemples de valeurs pour Partage haut

Ces différents paramètres sont expliqués graphiquement dans le cadre Représentation .

Cliquez sur Haut... pour choisir le mode de définition de la hauteur de l'ouverture. La hauteur peut être définie sous forme de hauteur absolue, relativement aux plans de référence standard, relativement à des plans de référence quelconques ou par rapport à un élément de construction existant.

Le mode de définition du bord inférieur et du bord supérieur de l’élément est représenté ici par des symboles. Cliquez sur Haut... pour modifier le mode de définition de la hauteur.

Si vous cochez cette case, le programme traite la baie de porte comme une porte-fenêtre.

Les portes-fenêtres possèdent les propriétés suivantes :

Un mode d’ouverture est associé aux macros de fenêtres et de portes mises en place dans des portes-fenêtres
Les portes-fenêtres sont annotées comme telles
Les portes-fenêtres peuvent être comptabilisées et quantifiées dans les listes de fenêtres

Pour placer des SmartParts ou des macros déjà définis dans l'ouverture, cliquez sur

pour chaque segment dans la zone Elément de bibliothèque 1 à n et sélectionnez le SmartPart ou la macro souhaités dans la palette Bibliothèque.

Pour insérer plusieurs SmartParts ou macros dans l'ouverture, il suffit d'augmenter le nombre de 1 pour chaque élément de bibliothèque supplémentaire et de sélectionner l'élément de bibliothèque dans la bibliothèque.

vous permet de désactiver l'élément de bibliothèque actuellement sélectionner.

Vous pouvez définir ici les propriétés de format avec lesquelles le seuil d'une porte doit être représenté.

Plume,

Trait et

Couleur ou

Layer

Permet d’assigner un layer distinct à l’élément d’architecture ou aux différentes couches lorsqu’il s’agit d’un élément multicouche.
Vous pouvez sélectionner le layer dans l’onglet Sélection layer/visibilité de la boîte de dialogue Layer.

A noter : Les paramètres fondamentaux de la gestion des layers tels que Propriétés de format des layers et du layer, style de ligne sont visibles dans la boîte de dialogue et sont mis en évidence par le symbole des layers ; la saisie est alors verrouillée.

A noter : Ces paramètres s'appliquent à la baie de porte en cours et sont conservés tant qu'ils ne sont pas modifiés.

Permet de définir si le seuil doit être représenté à l’intérieur, à l’extérieur, des deux côtés ou pas du tout.

Cette fonction est uniquement accessible lorsque l’option Définir un recul est activée.

Permet d'activer ou de désactiver le recul. Les paramètres du recul sont définis dans l'onglet Mode ouverture.

Si vous avez défini et enregistré parmi les Favoris des modes d’ouverture particuliers avec leurs dimensions dans l’onglet Mode ouverture, vous pouvez les sélectionner ici sans avoir à basculer dans l’autre onglet.
