Mengen-/Kostentacho, Einführung

Über den Mengen- bzw. Kostentacho (Aufruf) können Sie parallel zur Konstruktion eines Gebäudes die verbauten Mengen visualisieren; dabei kann Sie zwischen Gewerk und Material umgeschaltet werden. Sobald ein Bauteil auf der Zeichenfläche abgesetzt ist, werden die Mengen im Mengentacho grafisch angezeigt und automatisch oder manuell aktualisiert.

Rufen Sie Mengentacho aktualisieren auf eine der folgenden Arten auf

• Menüleiste: Ansicht

• Symbolleiste: Spezial

Mengen-/Kostentacho, Funktionen

Kostentacho

In Verbindung mit den Programmen Allplan BCM oder Allplan Baukonto werden während der Konstruktion und Bearbeitung sofort die Kosten aktualisiert und angezeigt.

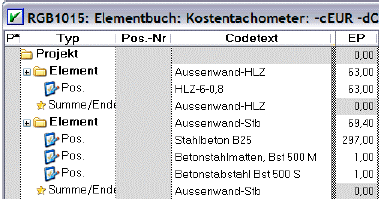

Die Bauteile werden mit Rückgriff auf ein Elementstammbuch auf Positionsebene von Allplan BCM bzw. Allplan Baukonto mit relevanten Informationen wie Gewerkezuordnung, Preis, usw. definiert.

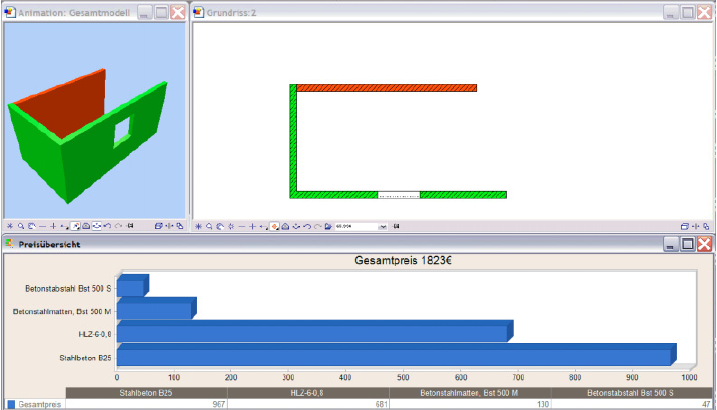

Sobald nun die Konstruktion eines Architekturbauteils abgeschlossen ist (per Mausklick oder EINGABE), kann sofort eine neue Berechnung mit den vorgegebenen Zahlenverknüpfungen angestoßen werden; das Ergebnis wird im Kostentachometer grafisch wie alphanumerisch angezeigt.

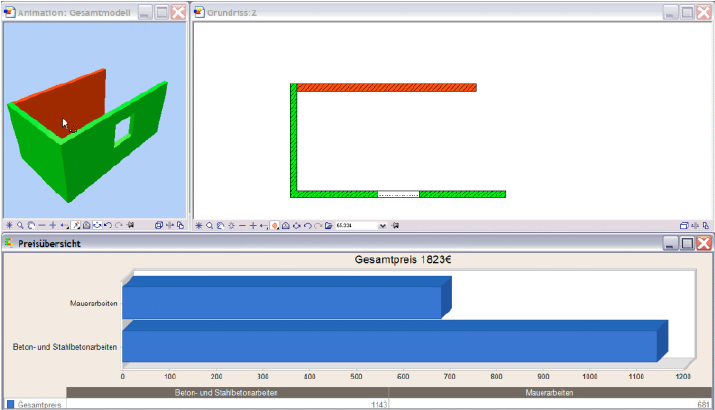

Dabei können Sie mit Gewerke- Materialanzeige aus der Werkzeugleiste jederzeit umschalten zu einer Kostenübersicht auf Gewerkeebene:

Mengentacho

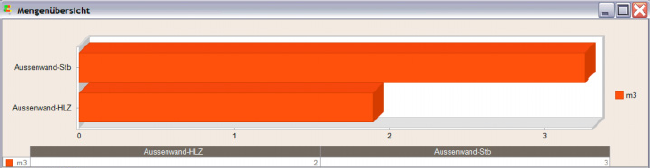

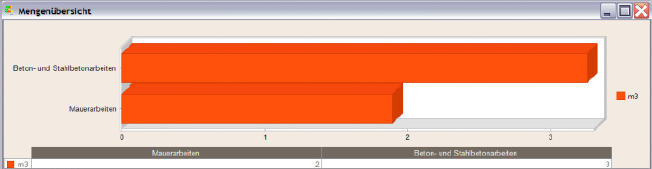

Ohne Zuordnung zu einem Rechercheprojekt von Allplan BCM oder Allplan Baukonto wird der Kostentacho zu einem Mengentacho; die Mengen werden ohne hinterlegte Preise nach Gewerken oder eingesetztem Material visualisiert.

Bedienung

Mit Mengentacho aktualisieren (Aufruf) wird der Mengen- bzw. Kostentacho eingeblendet; hiermit werden die Mengen im Tacho auch auf Befehl aktualisiert. Mit Mengentacho automatisch ein/aus (Aufruf) steuern Sie die automatische Aktualisierung der Mengen bzw. Kosten.

Rufen Sie Mengentacho ein/aus auf eine der folgenden Arten auf

• Menüleiste: Ansicht

• Symbolleiste: Spezial

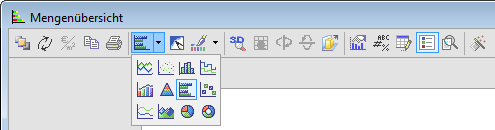

Bedienung und Einstellung des Kosten- bzw. Mengentachos erfolgt über das Kontextmenü oder die optional einblendbare Werkzeugleiste. Hier können Sie die grafische Gestaltung in Tabellen oder Charts, die Farbgebung, Schriftarten, 2D oder 3D individuell wählen und als Vorlage speichern bzw. laden.

Das Mengentacho-Fenster liegt immer im Vordergrund, kann aber Windowsüblich minimiert werden.

Durch Zeigen auf die einzelnen Elemente im Fenster können Sie gleichartige Elemente filtern: Wenn Sie beispielsweise in der Legende oder im Diagramm auf die Abrechnungsart m3 zeigen, werden alle anderen Abrechnungsarten ausgeblendet.
