Punkte modifizieren (in 3D)

Modul Modellieren 3D + Funktion Punkte modifizieren

So modifizieren Sie die Geometrie von 3D-Elementen

1. Klicken Sie auf Punkte modifizieren (Aufruf).


   Rufen Sie Punkte modifizieren auf eine der folgenden Arten auf

   • Menüleiste: Bearbeiten

   • Tastatur: Umschalt+Strg+P

   • Symbolleiste: Basisfunktionen Flyout Bearbeiten
2. Aktivieren Sie den oder die Punkte, die geändert werden sollen.

   Alle aktivierten Punkte werden mit Symbolen markiert.

3. Klicken Sie auf den Ausgangspunkt.
4. Klicken Sie auf den Zielpunkt, oder geben Sie die X-, Y- und Z-Vektoren an.

   Wenn die Punktmodifikation eine verwundene Fläche ergibt, dann können Sie aus folgenden Möglichkeiten wählen:

   • Fläche unterteilen
   • Fläche kippen

     Bestätigen Sie die Auswahl mit OK.

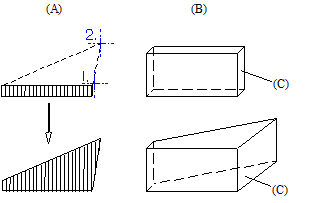

Beispiel 1: Wand

(A) Grundriss
(B) Parallelprojektion
(C) Wand

Weitere Beispiele
