Beispiel: Höhe von beliebig positionierten Quadern oder Zylindern festlegen

Funktion Beliebig positionierter Quader + Beliebig positionierter Zylinder

Wenn Sie bei der Definition der Höhe von frei positionierten Quadern oder Zylindern keinen definierten Punkt anklicken, dann können Sie diese in der Dialogzeile mit einem positiven oder negativen Wert eingeben. Ein positiver Wert zeigt zum Anwender hin, ein negativer Wert zielt vom Anwender weg.

Wie die Richtung interpretiert wird, hängt immer von der Projektion des Fensters ab, das beim Zeichnen des Quaders aktiv ist, hier im Beispiel die Isometrie von vorne/rechts:

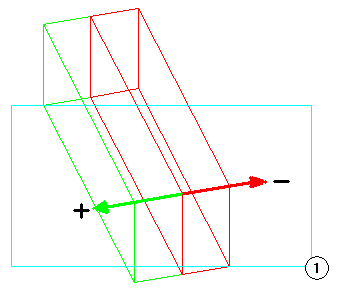

Abb.: Isometrie von vorne rechts; Grundfläche des neuen Quaders ist die Diagonalfläche des dunklen Quaders
1 = "Sichtebene"

Hinweis: Wenn die Höhe vom System nicht eindeutig bestimmt werden kann, dann werden Sie nach einem Richtungspunktes gefragt.

Richtungspunkte werden immer dann benötigt, wenn die Lage des Elements im Raum noch nicht eindeutig bestimmt ist.

Um einen Richtungspunkt einzugeben, verfahren Sie folgendermaßen:

• Klicken Sie in ein Ansichts- oder Isometriefenster, um die Richtung oberhalb oder unterhalb des Elementes einzugeben
• Klicken Sie auf einen bestehenden Punkt im Ansichts- oder Isometriefenster. Die Richtung ergibt sich dann aus dessen Y- bzw. Z-Koordinate.
• Wenn Sie einen Punkt im Grundrissfenster anklicken, dann wird dessen Z-Koordinate nicht übernommen.
  Mit Hilfe der Summenfunktion und Deltapunkt können Sie eine Z-Koordinate für diesen Punkt eingeben.
