Profiltyp 'Q-Stat'

Parameter für Profilschnitt

Beim Profiltyp Q-Stat wird in den Stationierungspunkten des Bezugselementes (der Schnittlinie) ein Querprofil erzeugt. Dabei können Sie auch ein Teilstück angeben. Die Querprofile können Sie entweder mit einer konstanten Ausdehnung versehen oder an die Kontur eines bestehenden Elementes anpassen.

1. Klicken Sie auf das Element, auf das sich die Querprofile beziehen sollen.
2. Klicken Sie auf den Anfangspunkt bzw. geben Sie die Anfangsstation ein.
   Die Station gilt immer vom Stationsnullpunkt.
3. Klicken Sie auf den Endpunkt bzw. geben Sie die Endstation ein.
4. Geben Sie den Stationsabstand für das Bezugselement ein. Falls das Bezugselement bereits stationiert ist, wird die bestehende Stationierung verwendet.
5. Geben Sie die Ausdehnung der Querprofile nach links auf eine der folgenden Weisen ein:
   • Geben Sie den Abstand mit der Tastatur ein.
   • Klicken Sie auf einen Punkt. Der lotrechte Abstand dieses Punktes zum Bezugselement bildet die Ausdehnung der Querprofile.
   • Klicken Sie auf ein Element. Die Querprofile werden dann immer bis zu diesem Ausdehnungselement gebildet.
6. Geben Sie die Ausdehnung der Querprofile nach rechts ein (wie oben).

Beispiel

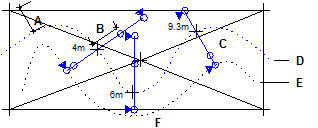

Beispiel für Profiltyp 'Q-Stat'

A Abstand

B Station

C Q-Stat

D Schnittlinie (Bezugselement)

E Abstandselement

F maximal bis zur Grenze

Hinweis: Die Querprofile werden maximal bis zur Grenze des DGM gebildet.
