SmartPart Schwingtor

Funktion Tür-, Tor-SmartPart

Auf der Registerkarte Elemente des SmartParts Schwingtor nehmen Sie Einstellungen zu den einzelnen Elementen des Tors vor.

Hinweis: Wenn Sie den Cursor im Bereich der Parameter langsam waagerecht bewegen, nimmt er zwischen der Parameterbezeichnung und den Eingabe- bzw. Auswahlfeldern die Form eines Doppelpfeils an. Jetzt können Sie diesen Bereich in seiner Breitenaufteilung verändern.

Registerkarte Elemente

Einstellungen

Lage: Bei der Variante in der Öffnung orientiert sich die Lage des Schwingtors am Vorhandensein einer Leibung in der Toröffnung. Wurde die Toröffnung mit Leibung ausgebildet, wird das Schwingtor-SmartPart in der Mitte der Fensterleibung abgesetzt. Ist keine Leibung vorhanden, wird die Füllung (Dicke (1)) in der Öffnung platziert, die anderen Torelemente liegen außerhalb der Öffnung.

Bei Wahl der Variante hinter der Öffnung wird das Schwingtor-SmartPart - unabhängig vom Vorhandensein einer Leibung - hinter der Toröffnung abgesetzt. Es orientiert sich beim Absetzen an den Außenkanten der Wand und wird außen oder innen auf der Wand aufliegend abgesetzt.

Geöffnet %: Wählen Sie hier, zu wieviel Prozent das Tor geöffnet dargestellt werden soll.

Torblatt

Typ: Wählen Sie hier die Art der Füllung aus: Glatt, Kassetten, Profilbretter.

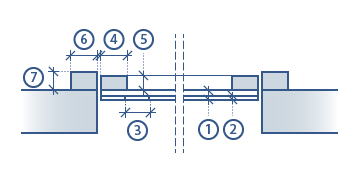

Entsprechend Ihrer Wahl können Sie die Maße 1-5 (siehe obige Skizze) eingeben.

Griff anzeigen: Haben Sie diese Option aktiviert, wird ein Garagentorgriff angezeigt.

Abstand von UK: Hier können Sie den Abstand des Griffes zur Blattunterkante eingeben.

Beschlag

Geben Sie hier die Abmessungen für die Schiene und den Pendelarm ein.

Deckenhalterung: Ist die Option aktiv, wird eine Halterung für die Laufschienen an der Decke vorgesehen. Sie können dann einen Wert für UK Decke eingeben und damit die Länge der Halterung bestimmen.

Zarge

Breite / Tiefe (6+7): Geben Sie hier die Abmessungen für die Zarge ein.

Informationen zu den weiteren Registerkarten erhalten Sie hier:

• 2D-Darstellung
• 3D-Darstellung

Im unteren Teil der Palette stehen Ihnen folgende Funktionen zur Verfügung:

• Favorit laden: Hier lesen Sie als Favorit gespeicherte SmartParts (smv-Dateien) ein.
• Als Favorit speichern: Hier speichern Sie das aktuelle SmartPart als Favorit in einer Datei (*.smv).
• Info: Zeigt die Versionsnummer dieses Programms, Angaben zu Copyright und rechtliche Hinweise an. Außerdem finden Sie hier einen Link zu Allplan Connect.
• Einstellungen: Hier öffnen Sie das Dialogfeld Einstellungen, in dem die Einstellungen des SmartParts angezeigt und geändert werden können.
• Schließen: Über die Schaltfläche Schließen verlassen Sie die SmartPart-Palette. Dabei werden die vorgenommenen Eingaben gespeichert.

Hinweis: Beim Absetzen sowie beim Aktivieren eines bereits abgesetzten SmartParts wird in dessen Mitte ein Pfeil eingeblendet. Dieser zeigt in Richtung Außenseite des SmartParts. Entsprechend des Absetzortes wird ein weiteres Symbol eingeblendet. Dieses zeigt an, dass das SmartPart gespiegelt abgesetzt wurde. Größe und Farbe der Symbole können Sie unter Optionen (Symbolleiste Standard), Seite Punktfang, Bereich Darstellung Punktfang, Optionen Symbolgröße für Punktfang und Farbe der Symbole wählen.
