Palette "Renderart" (für Renderverfahren "RT_Render")

Palette Ansichtsart
Menübefehl Ansichtsart (Menü Ansicht)
Listenfeld Ansichtsart (Fenster-Symbolleiste)

Das Renderverfahren RT_Render startet eine Rendering-Berechnung der aktuell eingestellten Perspektive. Werden Szene oder Modell geändert, dann beginnt die Berechnung aufs Neue. Je länger das Bild still steht, desto genauer wird die Berechnungstiefe des Renderings und somit das Ergebnis selbst.

Dieses Renderverfahren liegt der vordefinierten Ansichtsart RTRender zugrunde.

Hinweis: Die hier gewählten Einstellungen gelten ausschließlich für die Bildschirmdarstellung. Möchten Sie aus der Bildschirmdarstellung ein Pixelbild berechnen lassen, dann gelten ausschließlich die im Zusammenhang mit der Funktion Einzelbild rendern getroffenen Einstellungen.

Parameter

Name

Hier können Sie die Bezeichnung der Ansichtsart ändern.

Renderverfahren

RT_Render (bei der vordefinierten Ansichtsart RTRender nicht veränderbar)

Einstellungen

CPU-Leistung

Hier legen Sie die prozentuale CPU-Auslastung Ihres Arbeitsplatzrechners fest, die für das RT-Rendering maximal verwendet werden soll.

Je höher der hier eingestellte Prozentwert, desto schneller wird das RT-Rendering berechnet. Andere (v.a. rechenintensive) Anwendungen können dadurch jedoch unter Umständen verlangsamt werden.

Verringern Sie die CPU-Auslastung für das RT-Rendering, wenn Sie für andere Anwendungen mehr CPU-Leistung benötigen.

Renderfortschritt

Bei aktivierter Option werden direkt im Grafikfenster Informationen zum Fortschritt der RT-Rendering-Berechnung angezeigt; diese beinhalten die Gesamtdauer der bisherigen Berechnung für die aktuelle Perspektive sowie die Dauer der Berechnung des nächsten Iterationsschrittes und damit die Zeitspanne bis zum nächsten Update des Bildes.

Stopkriterium

Um das Zeitfenster für die RT-Rendering-Berechnung zu limitieren, können Sie optional ein Stopkriterium einführen:

• Aus:
  Es wird kein Stopkriterium eingeführt; die RT-Rendering-Berechnung läuft unendlich (bzw. bis die Perspektive verändert wird).
• Schritte:
  Als Stopkriterium wird die Anzahl der Iterationsschritte eingeführt; Sie können einen Wert zwischen 5 und 10.000 Iterationsschritten wählen.
• Zeit:
  Als Stopkriterium wird die Zeit für die RT-Rendering-Berechnung eingeführt; Sie können einen Wert zwischen 5 sek. und 23h 59min 59sek wählen.
• Qualität:
  Als Stopkriterium wird die Qualität des RT-Renderings eingeführt; Sie können zwischen 4 Qualitätsstufen wählen.

  Belichtungsautomatik

  Hier legen Sie fest, ob bzw. wie die Belichtung der Bilddarstellung korrigiert wird:

• Aus:
  Für das Rendering wird keine Belichtungsautomatik verwendet; Belichtung/Helligkeit können Sie aber je nach Anforderung über Belichtung in der Fenster-Symbolleiste aussteuern.
• Durchschnitt und Median (Mittelwert):
  Bei normalen Lichtverhältnissen erzielen Sie mit beiden Einstellungen vergleichbare Rendering-Ergebnisse.
  Herrschen jedoch extreme Lichtverhältnisse, ist Median eher geeignet für Szenen mit starker Hintergrundbeleuchtung, wie z. B. Innenraumperspektiven bei Tageslicht mit Blick zum Fenster. Durchschnitt ist dagegen eher geeignet für stark überbelichtete Szenen oder Teilbereiche, bei denen die Überbelichtung neutralisiert werden soll, wie z. B. Nacht-Szenen mit Straßenbeleuchtung.
  Median bringt also dunkle Bereiche besser zur Geltung, während Durchschnitt auf zu helle Bereiche reagiert.

  Beispiele für das Rendering-Ergebnis bei unterschiedlicher Einstellung der Belichtungsautomatik:

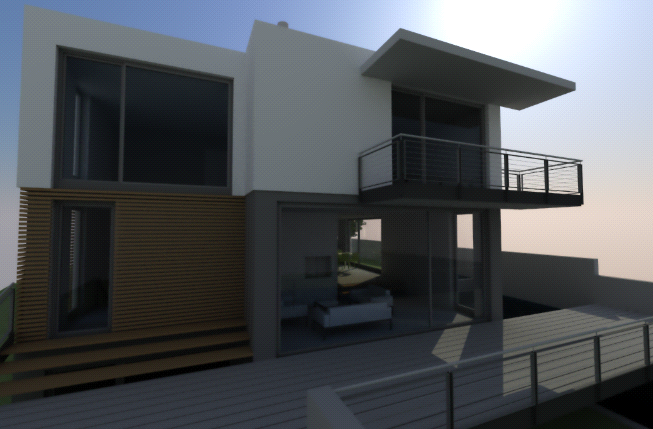

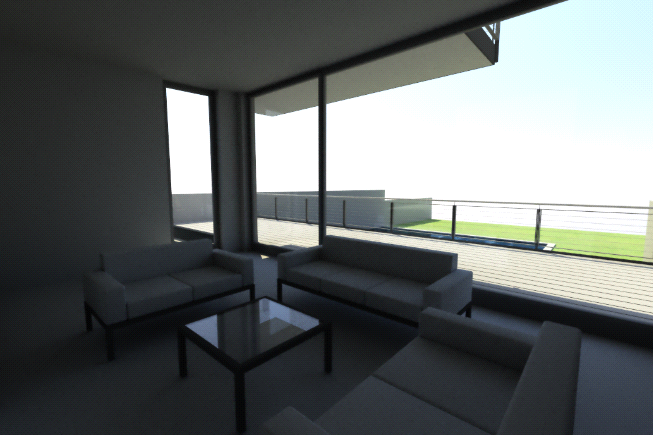

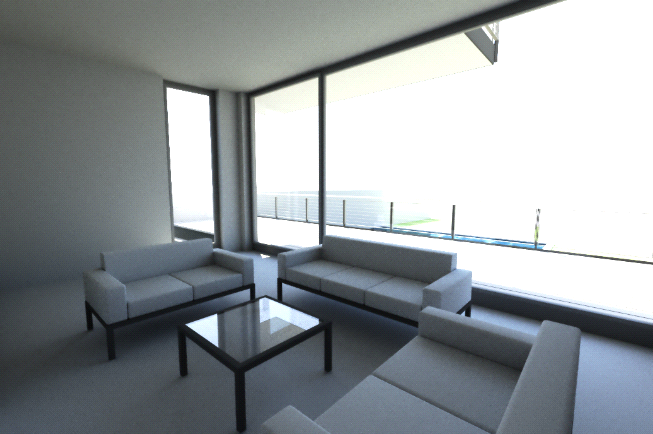

  Vergleich des Rendering-Ergebnisses bei Einstellung der Belichtungsautomatik auf Median (links) und Durchschnitt (rechts) jeweils für den Innen- (oben) und Außenbereich (unten).

  Rauschreduzierung

  Filter

  Hier aktivieren Sie die Rauschunterdrückung.

  Stärke

  Hier legen Sie die Stärke der Rauschunterdrückung fest.

  Glätten

  Hier legen Sie fest, wie stark die Kanten geglättet werden.

  Beispiele für das Rendering-Ergebnis bei unterschiedlicher Einstellung der Rauschreduzierung:

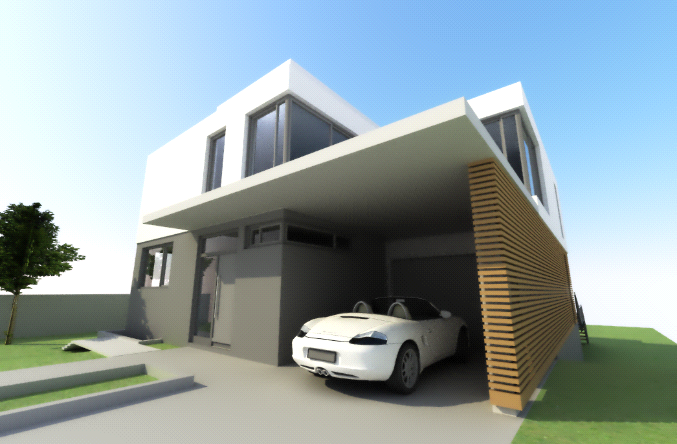

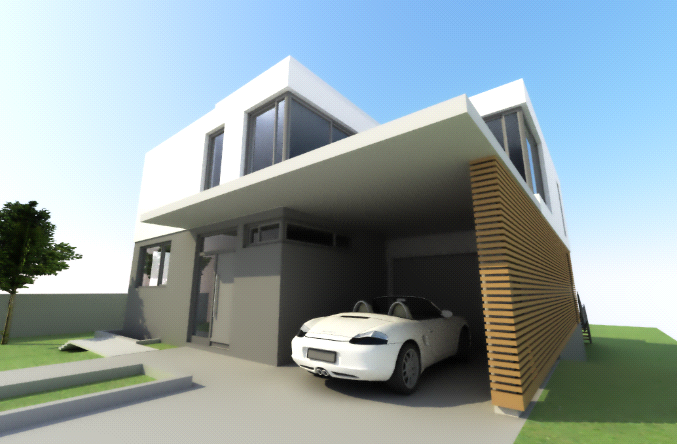

  Rendering-Ergebnis bei unterschiedlichen Einstellungen für die Rauschreduzierung (jeweils nach identischen Rechenzeiten und Iterationsschritten): Option Filter deaktiviert (oben links), Mittel (oben rechts), Stark (unten links), Sehr stark (unten rechts).
