Modul Rundstahlbewehrung
Die Erzeugung von Muffen und Gewinden dient
Hier wird Ihnen beispielhaft das Auftrennen einer Verlegung (z.B. aufgrund einer nachträglichen Arbeitsfuge) vorgestellt.
Beispiel: Verlegung auftrennen und Muffenstoß erzeugen |
||
Voraussetzung: |
|
|
1 |
Funktion anklicken und Hersteller auswählen |
|
2 |
Funktion Stäbe auftrennen und Muffenstoß erzeugen anklicken |
|
3 |
Aufzutrennende Verlegung anklicken |
|
4 |
Trennlinie (hier z.B. nachträgliche Arbeitsfuge) und Seite für Muffe festlegen |
|
5 |

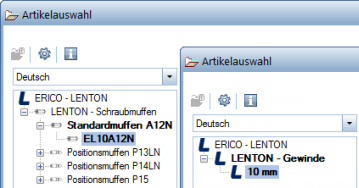

Muffe und Gewinde auswählen |
|
6 |
Zusätzliche Verlegetexte und Auszüge erzeugen |
Im Verlegetext die Stahlgüte aktivieren |

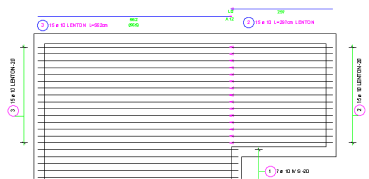

Ergebnis: |
|
|
