Module für den Ingenieurbau

Gruppe Ingenieurbau

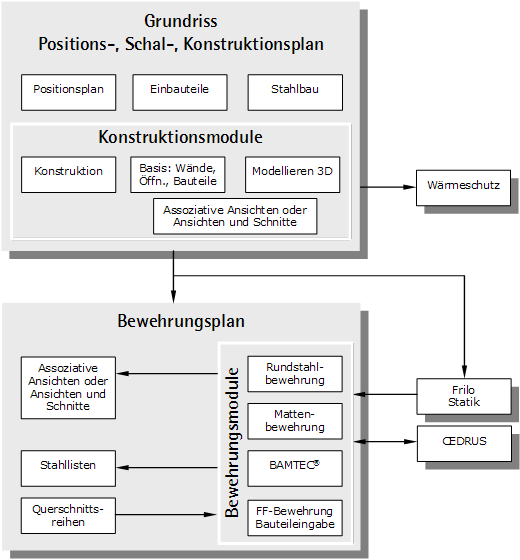

Jedes Ingenieurbau-Modul enthält Funktionen zu einer bestimmten Aufgabe. Durch Anwahl der Modulgruppe in der Palette Funktionen und Modulwechsel über die Registerkarten werden in der Palette die zugehörigen Funktionen im Bereich Erzeugen und Ändern angezeigt (siehe Kapitel "Benutzeroberfläche"):

• Konstruktionsmodule für den Ingenieurbau


  Konstruktionsmodule für den Ingenieurbau

  • Konstruktion (enthalten in der Symbolleiste Basisfunktionen):
    Dieses Modul enthält Funktionen zum Erstellen von zweidimensionalen Zeichnungen.
  • Modellieren 3D:
    Dieses Modul enthält Funktionen zum Erstellen von dreidimensionalen Zeichnungen.
    Mit der Funktion Massivbau-3D-Körper erzeugen Sie komfortabel vordefinierte Bauteile des konstruktiven Ingenieurbaus (z.B. Fertigteilstützen). Die Bauteile wählen Sie aus einem Katalog aus und passen sie in Dialogfeldern und Kontextmenüs Ihren Bedürfnissen an.
  • SmartParts:
    Dieses Modul enthält Funktionen zum Erstellen von parametrischen 3D-Bauteilen, die Sie nachträglich modifizieren oder aktualisieren können.
  • Basis: Wände, Öffnungen, Bauteile:
    Dieses Modul enthält Funktionen zum Erstellen von dreidimensionalen Gebäude-Zeichnungen.
  • Assoziative Ansichten:
    Dieses Modul enthält Funktionen zum Erzeugen sich automatisch anpassender Ansichten und Schnitte für 3D-Schalpläne sowie für Bewehrungspläne, die mit eingeschaltetem 3D-Modell gezeichnet werden. Die Bewehrung wird hierbei entweder direkt im 3D-Grundriss und den zugehörigen assoziativen Ansichten oder im 2D-Schalplan erzeugt.
  • Ansichten und Schnitte:
    Dieses Modul enthält Funktionen zum Erzeugen sich automatisch anpassender Ansichten und Schnitten für 3D-Schalpläne sowie für Bewehrungspläne, die mit eingeschaltetem 3D-Modell gezeichnet werden. Aus dem 3D-Grundriss wird hierbei ein Schalungskörper erzeugt, in dem die Bewehrung erzeugt wird.
  • Einbauteile:
    Dieses Modul enthält Funktionen zum komfortablen Zeichnen von Einbauteilen für Schal- und Bewehrungspläne.
• Ingenieurbau-Module


  Ingenieurbau-Module

  • Positionsplan:
    Dieses Modul enthält Funktionen zum Erstellen und Modifizieren von Positionsplänen. Es sind alle in der Praxis vorkommenden Positionssymbole bereits vordefiniert.
  • Rundstahlbewehrung (enthalten in der Symbolleiste Ingenieurbau):
    Dieses Modul enthält Funktionen zum Verlegen von Rundstahlbewehrung.
  • Mattenbewehrung (enthalten in der Symbolleiste Ingenieurbau):
    Dieses Modul enthält Funktionen zum Verlegen von Mattenbewehrung.
  • BAMTEC (enthalten in der Symbolleiste Ingenieurbau):
    Dieses Modul enthält Funktionen zum Verlegen von Teppichbewehrung (BAMTEC^®).
  • Massivbau:
    Dieses Modul enthält Funktionen zur Erzeugung parametrisierter Bewehrungsbauteile. Von diesen können fertige Elementpläne erzeugt werden.
  • CEDRUS:
    Dieses Modul enthält Funktionen zum Datenaustausch zwischen Allplan und dem FEM-Programm CEDRUS.

  Hinweis: Unter Extras -> Definitionen... -> Querschnittsreihen stehen Ihnen selbsterklärende Formulare zur Verwaltung und Aktualisierung von Rundstahl- und Mattenquerschnittsreihen zur Verfügung.
  Mit den Funktionen Reports Bewehrung und Reports Matten in den Modulen Rundstahlbewehrung, Mattenbewehrung und BAMTEC erzeugen und speichern Sie Stahllisten.

• Energie


  Energie

  In der Gruppe Energie finden Sie neben den Funktionen der Energieberatung folgendes Modul:

  • Wärmeschutz:
    Dieses Modul enthält Funktionen zur Festlegung von Bauteilen und Flächen sowie zur Berechnung des Wärmeschutzes in Verbindung mit einem bauphysikalischen Nachweisprogramm. Neben der Beschriftung der Flächen ist die Ausgabe einer Legende und eines Reports möglich.
• Frilo Statik


  Frilo Statik

  • Frilo Platte:
    Dieses Modul enthält Funktionen zum Datenaustausch zwischen Allplan und dem FE-Programm für Platten der Nemetschek Frilo GmbH. Ferner können Sie Höhenlinien einblenden und das FE-Programm direkt starten.
  • Frilo Scheibe:
    Dieses Modul enthält Funktionen zum Datenaustausch zwischen Allplan und dem FE-Programm für Scheiben der Nemetschek Frilo GmbH. Ferner können Sie Höhenlinien einblenden und das FE-Programm direkt starten.

Um auf oft benötigte Funktionen ohne Modulwechsel zugreifen zu können, stehen zusätzlich aufgabenübergreifende Symbolleisten zur Verfügung, die die wichtigsten Funktionen verschiedener Module enthalten. Die Symbolleiste Ingenieurbau (siehe Konfigurationssymbolleisten) der vordefinierten Ingenieurbau-Konfiguration beinhaltet z.B. die wichtigsten Funktionen der Module Rundstahlbewehrung, Mattenbewehrung und BAMTEC.
