Öffnungen aus dem Öffnungsmodellierer modifizieren und speichern

Modul Spezial: Wände, Öffnungen, Bauteile

Wenn Sie eine bereits modellierte Tür- bzw. Fensteröffnung über Favoritendatei öffnen öffnen, wird die Öffnung im Anzeigefenster dargestellt, und Sie können weitere Bauteile hinzufügen oder einzelne Schritte rückführen und die Bauteile modifizieren bzw. neue einfügen.

• Sie müssen im Öffnungsmodellierer bereits Fenster- bzw. Türöffnungen modelliert und als Favorit gespeichert haben.

So modifizieren Sie eine Öffnung aus dem Öffnungsmodellierer

1. Klicken Sie auf Öffnungsmodellierer (Aufruf).


   Rufen Sie Öffnungsmodellierer auf eine der folgenden Arten auf

   • Menüleiste: Erzeugen Architektur Spezial: Wände, Öffnungen, Bauteile

   • Palette: Funktionen Bereich Erzeugen im Modul:

   Spezial: Wände, Öffnungen, Bauteile

   • Konfiguration: Architektur Flyout Architekturöffnungen
2. Definieren Sie den Transportpunkt der Öffnung.


   Klicken Sie im Symbol an die entsprechende Stelle, an welche Sie den Verlegepunkt setzen möchten.

   Folgende Möglichkeiten stehen Ihnen zur Verfügung:







   Bei Öffnungen (z.B. Türen und Fenstern) stehen Ihnen nur folgende Möglichkeiten zur Verfügung:

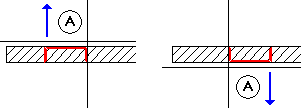

   Die Öffnung hängt als Vorschau am Fadenkreuz. Die Öffnungsrichtung wird angezeigt (besonders zu beachten bei Öffnungen in mehrschaligen Wänden mit unterschiedlichem Versatz pro Schicht).



   Angeklickte Wandlinie = Außenseite der Öffnung

3. Klicken Sie die Wandlinie an. Automatisch wird Ihnen der Wert zum nächstgelegenen Punkt angezeigt, welchen Sie nach Belieben korrigieren können.
4. Geben Sie die Breite der Öffnung ein.

   Das Dialogfeld Öffnungs-Modellierer wird eingeblendet.

5. Bestimmen Sie, ob Sie ein Fenster oder eine Tür modifizieren möchten, indem Sie auf das jeweilige Optionsfeld klicken.

   Hinweis: Tür- und Fensteröffnungen sind in separaten Ordnern gespeichert.

6. Klicken Sie unten links im Dialogfeld auf Favoritendatei öffnen, und wählen Sie eine Öffnung aus.

   Die gewählte Öffnung wird im Anzeigefenster des Dialogfelds Öffnungs-Modellierer dargestellt.

7. Um die Öffnung zu modifizieren, verfahren Sie wie bei der Ersteingabe.

   Tipp: Klicken Sie auf Rückgängig bzw. Wiederherstellen, und stellen Sie so einen Zustand der Öffnung ein, bei dem Ihre Änderungen beginnen sollen.

   Hinweis: Klicken Sie in der Grafik im Dialogfeld Öffnungs-Modellierer mit der rechten Maustaste auf das Bauteil, das Sie ändern möchten. Das jeweils passende Dialogfeld Eigenschaften mit den aktuellen Einstellungen wird eingeblendet, und Sie können die Parameter ändern.

   Tipp: Wenn Sie mit der rechten Maustaste auf ein Makro klicken, dann können Sie dieses über das Kontextmenü löschen, tauschen oder den Bezugspunkt nachträglich ändern.

   Tipp: Wählen Sie eine passende Ansicht oder Isometrie, wenn Sie z.B. auf einen Sturz oder Rollladenkasten klicken möchten.

8. Wenn Sie weitere Bauteile hinzufügen möchten, klicken Sie zunächst auf das Symbol eines Bauteils, das für die Öffnung verwendet werden soll.

   Sie können folgende Funktionen wählen:

   • Verblendung
   • Falz
   • Rollladenkasten
   • Sturz
9. Das jeweils passende Dialogfeld Eigenschaften wird eingeblendet. Geben Sie hier die Parameter des gewählten Bauteils ein, und bestätigen Sie mit OK.
10. Klicken Sie bei Bedarf in die Grafik, um zu bestimmen, in welche Schicht und an welcher Seite der Öffnung das Bauteil erzeugt werden soll.
11. Im Dialogfeld Öffnungs-Modellierer haben Sie während der Eingabe folgende Möglichkeiten:
    • Mit Rückgängig und Wieder herstellen können Sie die Übernahme verwerfen bzw. wiederholen.
    • In der Grafik ist die Wand mit der Rohbauöffnung wirklichkeitsgetreu dargestellt. Jeder übernommene Schritt wird angezeigt.
    • Mit Bild vergrößern und Bild verkleinern können Sie den Ausschnitt schrittweise verkleinern und vergrößern, außerdem können Sie die Öffnung durch einen Klick auf das entsprechende Symbol im Grundriss, den Ansichten und den Projektionen anzeigen lassen.
12. Wenn Sie die Parameter des jeweiligen Bauteils definiert haben, klicken Sie auf Element übernehmen, um das Bauteil und die Einstellungen für die Öffnung zu übernehmen.
13. Klicken Sie nacheinander auf die Symbole der weiteren Bauteile, aus welchen die Öffnung modelliert werden soll, und wiederholen Sie die Schritte 9 bis 12.

    Hinweis: Pro Schicht können Sie nur je eine Verblendung, Rollladenkasten bzw. Sturz erzeugen. Der Falz kann an jeder Schichtseite (also zwei pro Schicht) erzeugt werden.

14. Ist die Modellierung der Öffnung abgeschlossen, bestätigen Sie das Dialogfeld Öffnungs-Modellierer mit OK.

    Das Dialogfeld Speichern wird eingeblendet.

15. Geben Sie eine neue Bezeichnung und den Pfad für die modifizierte Öffnung an, oder wählen Sie die gleiche Bezeichnung, um die alte Öffnung zu ersetzen.
    Bestätigen Sie Ihre Eingaben mit OK.

    Damit ist die modifizierte Öffnung als Favorit gespeichert, und gleichzeitig wird sie in die Wand eingesetzt.

    Hinweis: Als Favorit gespeicherte modellierte Öffnungen können Sie mit Favoritendatei öffnen wieder in das Dialogfeld Öffnungs-Modellierer einlesen und bei Bedarf ändern.

    Hinweis: Wenn Sie das Dialogfeld Speichern mit Abbrechen abbrechen, wird die modellierte Öffnung zwar in die Wand eingesetzt, aber nicht gespeichert.

    Hinweis: Tür- und Fensteröffnungen werden in separaten Ordnern gespeichert.
