Parallele Flächen

Modul Modellieren 3D

Mit Parallele Flächen zeichnen Sie parallele Flächen zu vorhandenen Flächen.

So erzeugen Sie eine parallele Fläche zu einer vorhandenen Fläche

1. Klicken Sie auf Parallele Flächen (Aufruf).


   Rufen Sie Parallele Flächen auf eine der folgenden Arten auf

   • Menüleiste: Erzeugen Zusätzliche Module Modellieren 3D

   • Palette: Funktionen Bereich Erzeugen im Modul:

   Modellieren 3D

   • Konfiguration: Design Flyout Bool'sche Körper
2. Definieren Sie auf eine der folgenden Arten die Fläche:
   • Geben Sie 3 Eckpunkte an.
   • Geben Sie 2 Kanten an.
   • Geben Sie eine Kante und einen Eckpunkt an.
3. Definieren Sie auf eine der folgenden Arten die Lage der parallelen Fläche:
   • Geben Sie einen Punkt an, durch den die Fläche verlaufen soll.
   • Geben Sie den Abstand der Fläche, die Verteilungsrichtung und die Anzahl der gewünschten Parallelen an.
4. Beenden Sie die Funktion mit ESC.

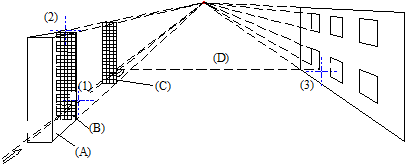

Beispiel 1:

(A) Quader
(B) Ausgangsfläche
(C) Parallele Fläche
(D) Lot
(1) 1. Kante
(2) 2. Kante
(3) Abstand

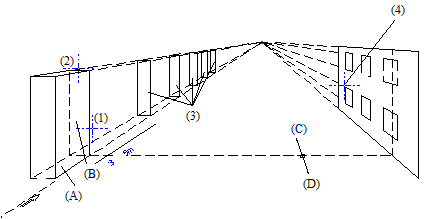

Beispiel 2:

(A) Quader
(B) Ausgangsfläche
(C) Gewählte Richtung
(D) Gegenrichtung
(1) 1. Kante
(2) 2. Kante
(3) Anzahl = 5
(4) Punkt in Verteilungsrichtung
