Position

Bestimmen Sie durch Klicken auf die Schaltfläche die Lage der Maßzahl.
Die Möglichkeiten unterscheiden sich, je nachdem ob Sie als Maßlinientyp Normale Bemaßung oder Kotenbemaßung gewählt haben:

Normale Bemaßung

Bei normaler Bemaßung können Sie bestimmte Regeln festlegen, welche die Lage der Maßzahl bestimmen. Je nach Regel sind bestimmte Positionen nicht möglich.

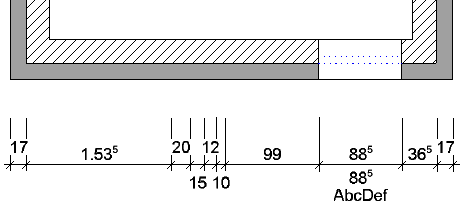

Regel: Allplan

Die Position der Maßzahl ist frei wählbar. Abhängig vom Platz zwischen den Begrenzungssymbolen werden die Maßzahlen in folgender Reihenfolge platziert:
Am gewählten Maßzahlort - oberhalb der Maßlinie - unterhalb der Maßlinie.

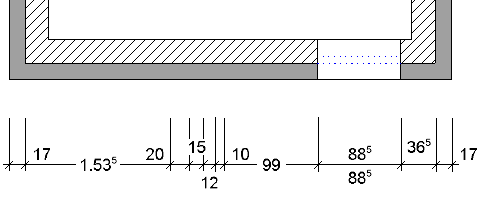

Regel: Allplan -x-

Die Position der Maßzahl ist fest eingestellt auf mittig zwischen den Begrenzungssymbolen auf der Maßlinie. Abhängig vom Platz zwischen den Begrenzungssymbolen werden die Maßzahlen in folgender Reihenfolge platziert:
Auf die Maßlinie - links vom gemessenen Abschnitt - rechts vom gemessenen Abschnitt - oberhalb der Maßlinie - unterhalb der Maßlinie.

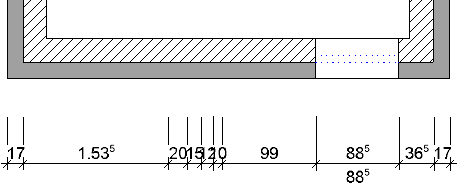

Regel: Aus

Die Position der Maßzahl ist frei wählbar.
Die Maßzahl wird genau am festgelegten Ort gezeichnet; es findet keine Anpassung statt.

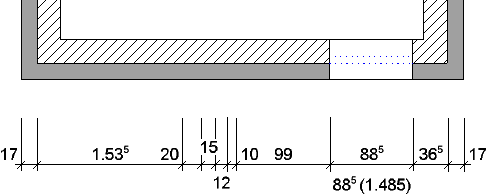

Regel: CZ/SK

Die Position der Maßzahl ist fest eingestellt auf mittig zwischen den Begrenzungssymbolen oberhalb der Maßlinie.
Abhängig vom Platz zwischen den Begrenzungssymbolen werden die Maßzahlen in folgender Reihenfolge platziert:
Am festgelegten Maßzahlort - links vom gemessenen Abschnitt - rechts vom gemessenen Abschnitt - oberhalb der Maßlinie - unterhalb der Maßlinie.
Die Öffnungshöhe steht unter der Maßlinie, die Brüstungshöhe (= Zusatztext) wird in Klammern gesetzt und rechts neben die Öffnungshöhe geschrieben.

Regel: Schweiz 1

Die Position der Maßzahl ist fest eingestellt auf mittig zwischen den Begrenzungssymbolen oberhalb der Maßlinie.
Abhängig vom Platz zwischen den Begrenzungssymbolen werden die Maßzahlen in folgender Reihenfolge platziert:
Am festgelegten Maßzahlort - links vom gemessenen Abschnitt - rechts vom gemessenen Abschnitt - oberhalb der Maßlinie - unterhalb der Maßlinie.

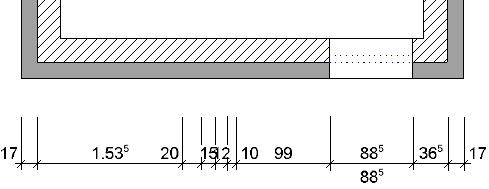

Regel: Schweiz 2

Die Position der Maßzahl ist fest eingestellt auf mittig zwischen den Begrenzungssymbolen oberhalb der Maßlinie.
Abhängig vom Platz zwischen den Begrenzungssymbolen werden die Maßzahlen in folgender Reihenfolge platziert:
Am festgelegten Maßzahlort - links vom gemessenen Abschnitt - rechts vom gemessenen Abschnitt.

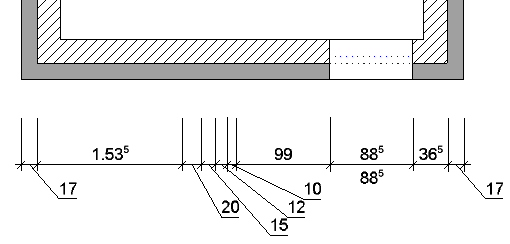

Regel: Textzeiger

Die Position der Maßzahl ist fest eingestellt auf mittig zwischen den Begrenzungssymbolen oberhalb der Maßlinie.
Reicht der Platz zwischen den Begrenzungssymbolen für die Maßzahl nicht aus, dann wird diese an einem Textzeiger auf der Seite der Maßlinie platziert, die den Referenzpunkten gegenüber liegt.
Die Textzeiger beginnen mittig zwischen den Begrenzungssymbolen; Winkel und Länge der Zeiger sind so gewählt, dass sich die Maßzahlen nicht überdecken.

Regeln für Maßlinien im Vergleich

Kotenbemaßung
