Prioritäten bei mehrschaligen Außenwänden

Mehrschalige Wände

Wenn bei mehrschaligen Wänden die erste Schicht die Außenseite darstellt, dann sollten Sie dieser Schicht die höchste Priorität zuweisen, damit Sie bei unterschiedlichen Eck-Ausbildungen eine korrekte Eckverschneidung erhalten.

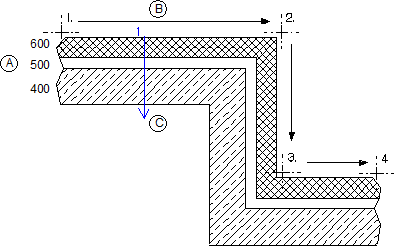

Legende:

1 - 4

Eingaberichtung der geraden Wand

A

Prioritäten der Außenwand:
Schicht 1 = 600
Schicht 2 = 500
Schicht 3 = 400

B

Außenseite

C

Ausdehnungsrichtung seitlich (hier nach rechts)

Abbildung: Prioritäten bei mehrschaligen Außenwänden
