Fenstermakro, Türmakro, Parameter Grundriss

Fenstermakro, Türmakro, Parameter

Unterhalb der 3D-Ansicht wird die Grundrissdarstellung des Makros zum momentanen Stand eingeblendet. Die Grundrissdarstellung kann vom aktuell eingestellten Bezugsmaßstab oder Zeichnungstyp abhängen. Welche Darstellung bei welchem Maßstab und Zeichnungstyp eingeblendet wird, legen Sie mit Def.. fest.

Mit den anderen Schaltflächen legen Sie fest, von welchen Kriterien die Vorschaudarstellung abhängt, vom Bezugsmaßstab oder vom Zeichnungstyp, und wählen die jeweiligen Einstellungen aus. Die aktuelle Einstellung aus dem Dokument wird als Voreinstellung übernommen; die Grundrissdarstellung im Dialog entspricht der Darstellung im Dokument.

Hinweis: Mit der Schaltfläche Bezugsmaßstab bzw. Zeichnungstyp wird die Vorschau beeinflusst, die Abhängigkeiten der Makrodarstellung wird über Def.. festgelegt.

Def..

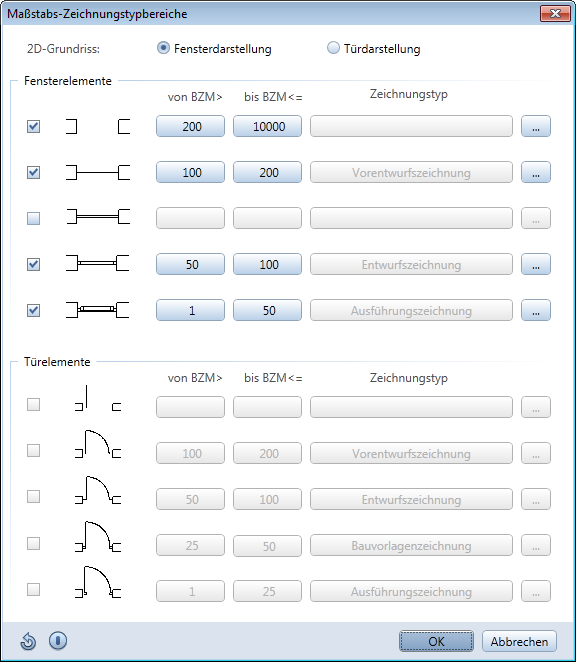

Mit Def.. legen Sie für das Tür- oder Fenster-Makro die Maßstabsbereiche und Zeichnungstypen von jeweils fünf vordefinierten 2D-Ansichten fest. Sie weisen einem bestimmten Maßstabsbereich und einem oder mehreren Zeichnungstypen jeweils eine Darstellungsart zu. Ist eine Darstellung nicht gewünscht, so schalten Sie diese mit einem Klick in das Kontrollkästchen aus.

Hinweis: Da Fenstertüren nicht eindeutig einem der beiden Typen Tür und Fenster zugeordnet werden können, können Sie dies hier auswählen.

abhängig vom Bezugsmaßstab/Zeichnungstyp

Hier wählen Sie den Maßstabsbereich bzw. Zeichnungstyp, dessen Darstellung als Vorschau im Bereich Grundriss des Dialogfeldes eingeblendet werden soll.

Hinweis: Die Grundrissdarstellung von Türen umfasst einen Türanschlag, dessen Typ in Fenstermakro, Türmakro bestimmt wird, dessen Absetzpunkt aber erst dann festgelegt wird, wenn Sie das Makro in der Öffnung abgesetzt haben.
Der Türanschlag passt sich an die wahre Geometrie im Makro an. Dies umfasst auch die unterschiedliche Darstellung in den einzelnen Bezugsmaßstäben.
Der Türanschlag selbst ist an die Türöffnung verkettet, so dass Sie den Anschlag ändern können, ohne das Makro ändern zu müssen.

Türanschlag ändern, ohne die Türöffnung bzw. das Türmakro neu zu erstellen
