Ostění částečně vně

Při zadávání otvorů pro okna a dveře bylo již dosud možné, umisťovat ostění buď kompletně uvnitř otvoru nebo s přesahem kompletně vně.

Pomocí volby Definice/modifikace ostění bylo možné dosáhnout toho, že se ostění nacházelo částečně nebo kompletně mimo otvor. Taková ostění však byla po Aktualizace 3D zobrazení opět vrácena do standardních hodnot pomocí volby Rekonst.

V programu Allplan 2015-1 jsou nyní možná také ostění, která se částečně nacházejí mimo otvor, ale musí k otvoru přiléhat.

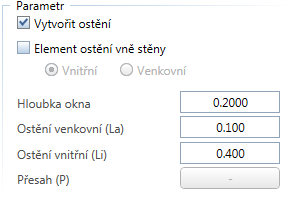

Pokud se má ostění nacházet částečně vně otvoru, je možné tuto volbu provést pomocí parametrů Ostění vnější a Ostění vnitřní. Přitom platí, že hodnota Hloubka okna nebo Hloubka dveří je obsažena v Ostění vnitřní.

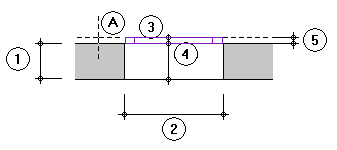

Přesah na vnější straně

Pokud má mít okno přesah na vnější straně stěny, lze požadovaný přesah přičíst k hodnotě Ostění vnitřní. Hodnota Ostění vnitřní může činit maximálně tloušťka stěny + hloubka okna. Tím vznikne záporná hodnota pro Ostění vnější v hodnotě přesahu.

A Čára stěny, na kterou jste kliknuli = vnější strana otvoru
1 Tloušťka stěny
2 Šířka otvoru
3 Hloubka ostění vně (záporná hodnota, maximální hloubka elementu otvoru 5)
4 Hloubka ostění na vnitřní straně + přesah (maximální hloubka elementu otvoru 5)
5 Hloubka prvku otvoru (např. okno, dveře)

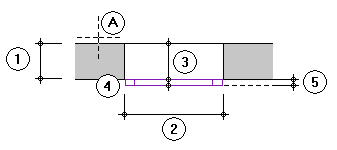

Přesah na vnitřní straně

Pokud má mít okno přesah na vnitřní straně, může hodnota pro Ostění vnější činit maximálně hodnotu tloušťky stěny. Ostění vnitřní se pak rovná nule a okno přiléhá uvnitř ke stěně.

A Čára stěny, na kterou jste kliknuli = vnější strana otvoru
1 Tloušťka stěny
2 Šířka otvoru
3 Hloubka ostění vně (maximální tloušťka stěny)
4 Hloubka ostění na vnitřní straně (nula při tloušťce stěny pro ostění vnější)
5 Hloubka prvku otvoru (např. okno, dveře)

Zadávání je možné pomocí těchto funkcí:

• Dveře
• Okno
• Rohové okno
• Definice/modifikace ostění
