Nová pravidla „Ukazatele na text“ pro umístění hodnoty kóty

Umístění hodnoty kóty na kótovací čáře nelze určovat pouze volně, ale také pomocí definovaných pravidel. Nyní jsou stanovena nová pravidla Ukazatele na text, která se používají především v rusky mluvící oblasti.

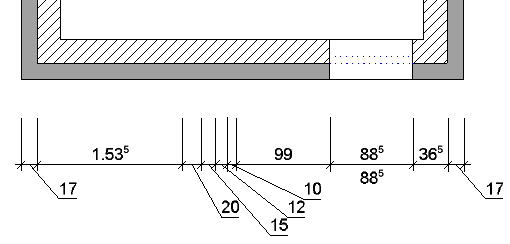

Pravidlo: Ukazatel na text

Poloha číselné hodnoty kóty je pevně stanovena na střed mezi hraničními symboly nad kótovací čárou.
Pokud prostor mezi hraničními symboly pro hodnotu kóty nestačí, pak se umístí ukazatel na text na té straně kótovací čáry, která se nachází proti referenčním bodům.
Ukazatele na text začínají uprostřed mezi hraničními symboly. Úhly a délky ukazatelů jsou zvoleny tak, aby se hodnoty kót nepřekrývaly.

Hodnoty kót na ukazatelích lze obvyklým způsobem upravovat, např. pomocí volby Posun číselné hodnoty kóty je libovolně posouvat; ukazatele se okamžitě přizpůsobí. Pomocí Optimalizace kóty se opět vrátíte do původního stavu.

Pokud byla u bloku kóty dodatečně přeměněna pravidla na funkci Ukazatel na text, měli byste v případě potřeby upravit vzájemný odstup kót, například pomocí Posun číselné hodnoty kóty, volba Zvětšit odstup kót.
