Řez libovolnou křivkou

Pomocí nové funkce Řez libovolnou křivkou vytvoříte řez bez hloubky řezu podél libovolného 2D elementu.

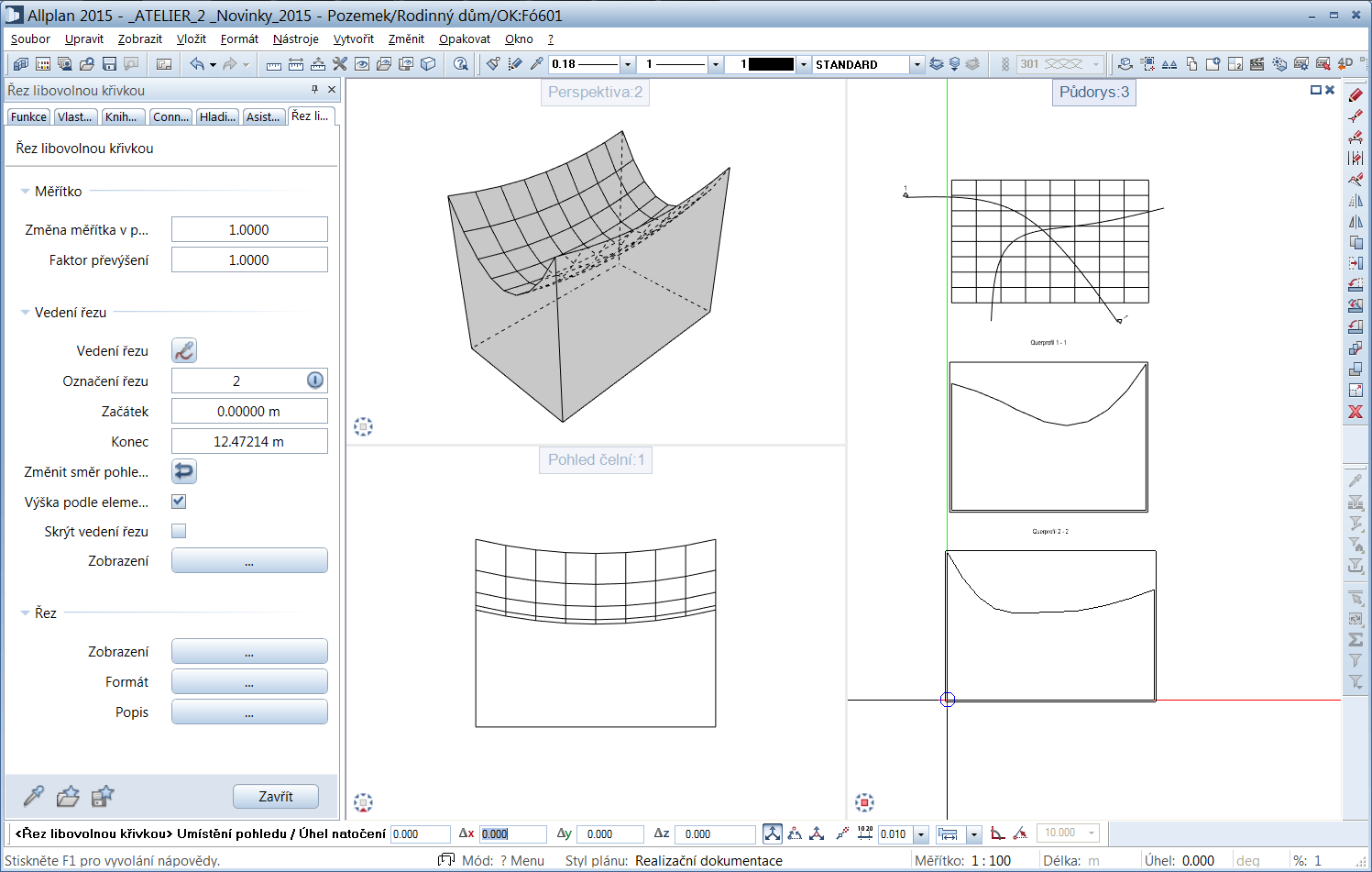

Poté, co v paletě Řez libovolnou křivkou určíte parametry pro Měřítko, Vedení řezu a Řez, klikněte v půdorysu na 2D element pro vedení řezu a zvolte směr pohledu tím, že budete osovým křížem pohybovat na požadovanou stranu a kliknete na kreslicí plochu.

Předtím, než umístíte řez zobrazený jako náhled na požadované místo, můžete ještě jednou změnit parametry řezu, pomocí převzít nový element pro vedení řezu, změnit Začátek a Konec vedení řezu a také změnit směr pohledu pomocí .

Změny 3D modelu nejsou v řezu automaticky zohledňovány. Aktualizace zobrazení proběhne teprve při modifikaci řezu. Chcete-li modifikovat stávající řez, zvolte funkci Upravit řez libovolnou křivkou a klikněte na jeho orámování pohledu.
Pro vyvolání palety Řez libovolnou křivkou můžete také kliknout dvakrát levým tlačítkem myši na orámování pohledu nebo v kontextovém menu orámování pohledu zvolit položku Vlastnosti.

Určující body výpočtu vedení řezu

Ve kterých bodech vedení řezu budou zjišťovány výšky elementů stanovíte v dílčí paletě Zobrazení, kterou otevřete kliknutím na tlačítko Zobrazení v oblasti Řez. Takto můžete získat přesnější průběh u hran, které neprobíhají lineárně.

Jednotlivé položky mají následující význam:

Hrany elementů

Zde se jedná o průsečíky vedení řezu s 3D elementy a také o koncové body vedení řezu. Tyto body se vždy používají pro stanovení výšky.

Body staničení

Zde se jedná o body, které jste vytvořili ve vedení řezu definovaného jako spojení elementů pomocí funkce Staničení elementů.
Uvědomte si, že body vytvořené pomocí funkce Dělení elementů a také body staničení na elementech, které nepatří ke spojení elementů, nejsou zohledňovány.

Horizontální body

Zde se jedná o body, na kterých se stýkají jednotlivé 2D elementy vedení řezu, jako například přechodový bod mezi přímkou a klotoidou.

Osa 0 km

Zde se jedná o vztažný bod staničení. Vyskytuje se pouze u spojení elementů a je znázorněn křížkem (v pomocné konstrukci).
Vztažný bod můžete přemístit pomocí parametru Vzta-Bod ve funkci Modifikace parametrů elementu. Hodnota, se kterou se vztažný bod umístí, nemá žádný význam.
