Vedení řezu, definice svislého řezu

Funkce Vedení řezu

Jak provedete definici svislého řezu

1. Klikněte na Vedení řezu (vyvolání).


   Vyvolejte funkci Vedení řezu jedním z následujících způsobů:

   • Lišta menu: Vytvořit Architektura Obecné: Střechy, roviny, řezy

   • Paleta: Funkce oblast Vytvořit v modulu:

   Obecné: Střechy, roviny, řezy

   • Konfigurace: Architektura plovoucí panel nástrojů Střechy a roviny
2. Pokud chcete, můžete nyní změnit parametry řezu.
   K tomu máte k dispozici v dialogovém panelu nástrojů několik možností.


   • Klikněte na Vlastnosti pro stanovení parametrů v jednom dialogu.
   • K převzetí parametrů z existujícího elementu klikněte na Převzetí parametrů.
   • Pro volbu uložených standardních parametrů klikněte na Zavést oblíbené položky.
   • U Typu řezu zvolte svislý řez


     Zde zvolíte buď vertikální řez, horizontální řez shora nebo horizontální řez zdola (pro krytí desky zdola).

     Potvrďte Vaše nastavení pomocí OK.

3. Zadejte body čáry řezu; použijte přitom možnosti v dynamickém panelu. Pravoúhlé skoky čáry řezu jsou možné.

   Upozornění: Pro získání pravoúhlých skoků u čáry řezu jednoduše zadejte koncový bod dalšího úseku čáry řezu. Pravoúhlý skok čáry řezu se automaticky doplní. Pokud leží koncový bod dalšího úseku čáry řezu, který je kolmý k existující čáře řezu, objeví se hlášení Nepřípustný bod.

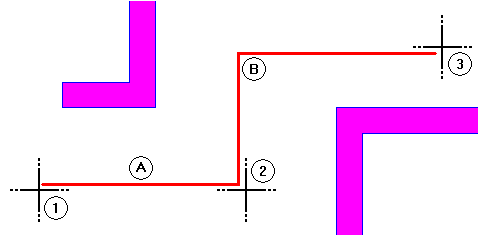

   Příklad





   1 První bod čáry řezu
   2 Druhý bod čáry řezu
   3 Třetí bod čáry řezu

   A Čára řezu
   B Bod se automaticky doplní

4. Ukončete zadání čáry řezu pomocí klávesy ESC.
5. Určete hloubku řezu a směr pohledu tak, že pomocí nitkového kříže umístíte na příslušném místě jeden bod.
6. Nyní můžete v dialogovém řádku zadat označení řezu, pokud jste v masce Architektonický řez ještě žádný název nezadali.
7. Abyste měli možnost prohlédnout si řez, klikněte na Zobrazení řezu (vyvolání).


   Vyvolejte funkci Zobrazení řezu jedním z následujících způsobů:

   • Lišta menu: Zobrazit
   • Panel nástrojů Panel nástrojů Okna

Poznámka: Popis a symboly čáry řezu lze jednotlivě přesunovat.

Tip: Čáry řezu můžete nyní ve směru řezu prodloužit pomocí Modifikace bodu; hloubka řezu se automaticky také vykreslí. K tomu musí být v parametrech řezu aktivována volba Zobrazit průnik těles (jako pomocnou konstrukci).

Tip: Řezy lze modifikovat v kontextovém menu pomocí Vlastnosti analogicky jako při zadávání.
