3D obdélník, rovnoosý

Funkce 3D čára

Jak nakreslíte rovnoosý 3D obdélník rovnoběžný s půdorysem

1. Klikněte na 3D čára (vyvolání).


   Vyvolejte funkci 3D čára jedním z následujících způsobů:

   • Lišta menu: Vytvořit Rozšiřující moduly 3D modelování

   • Paleta: Funkce oblast Vytvořit v modulu:

   3D modelování

   • Konfigurace: Design plovoucí panel nástrojů 3D základní elementy
2. V dialogovém panelu nástrojů 3D čára klikněte na 3D obdélník.

   Tip: Pomocí Zpět můžete zadání po krocích vrátit zpět.

3. V dynamickém panelu zvolte jednu z následujících kreslicích pomůcek pro kreslení 3D obdélníku:
   • Zadání přes diagonálu: Zde určíte velikost 3D obdélníku prostřednictvím diagonálních bodů.
     Volitelně můžete také pomocí klávesnice zadat hodnoty délky a šířky 3D obdélníku.
   • Zadání přes základnu: Zde definujete základnu a šířku obdélníku.
     Poté, co jste určili koncové body základny, můžete volitelně zadat hodnotu šířky 3D obdélníku pomocí klávesnice.
   • Zadání ze středového bodu: Zde definujete středovou čáru a poloviční šířku 3D obdélníku.
     Poté, co jste určili koncové body středové čáry, můžete zadat hodnotu poloviční šířky 3D obdélníka pomocí klávesnice.
   • Zadání ze středového bodu: Zde definujete středový bod a roh 3D obdélníku.
     Poté, co jste určili středový bod, můžete zadat hodnotu délky a šířky 3D obdélníku pomocí klávesnice.

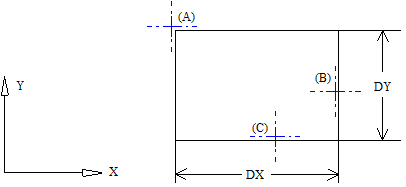

     (A) Rohový bod
     (B) Bod ve směru X
     (C) Bod ve směru Y

     Poznámka: Pokud umístíte první bod 3D obdélníku na pracovní rovině, tak proběhne vytvoření podle lokálních os této pracovní roviny.
