Zalícovat

Posunutí

Otočit

Příklad:

Příklad:

Příklad:

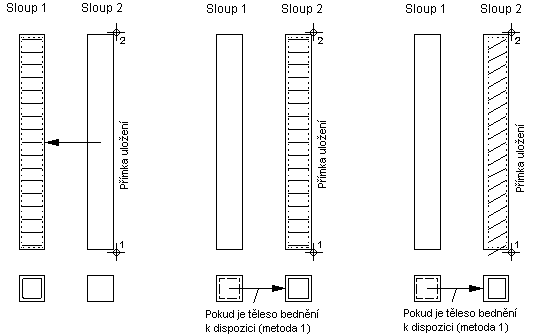

• Tvar ohybu a poloha třmenu se stanoví v levém průřezu sloupu.
• Zříme ukládání se definuje na pravém sloupu.

• Tvar ohybu a poloha třmenu se stanoví v levém průřezu sloupu.
• Zříme ukládání se definuje na pravém sloupu.

• Tvar ohybu a poloha třmenu se stanoví v levém průřezu sloupu.
• Zříme ukládání se definuje na pravém sloupu.

Nastavení v dialogu

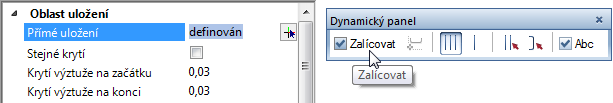

Nastavení v paletě

Třmínky se automaticky zalícují ke vstupnímu třmeni, tzn. ukládají se do levého sloupu.

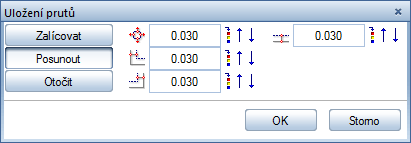

Nastavení v dialogu

Nastavení v paletě

Třmínky se automaticky posouvají ke přímce uložení, tzn. k pravému sloupu, a tam se ukládají.

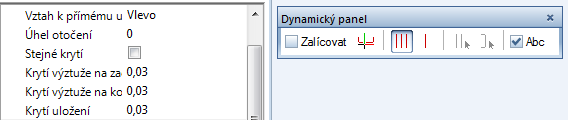

Nastavení v dialogu

Nastavení v paletě

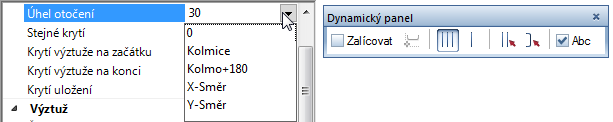

Třmínky se automaticky posouvají ke přímce uložení, tzn. k pravému sloupu, a tam se ukládají v zadaném úhlu.

Obecně:

Obecně:

Obecně:

Pruty se ukládají podél zadaných přímek uložení, avšak na výšku (respektive ve směru) se zadaným prutem.

Tato funkce není k dispozici, pokud je aktivovaná možnost vyztužit 3D modelem, protože při vypnutém 3D modelu chybí prostorový vztah.

Pruty se ukládají podél zadaných přímek uložení přímo na výšku (ukládání nemusí probíhat rovnoběžně, jak je uvedeno v tomto příkladu).

• Možnost vyztužit 3D modelem deaktivovaná:
  Prut se umístí pravoúhle k přímce ukládání v rámci oblasti ukládání.
• Možnost vyztužit 3D modelem deaktivovaná:
  Základní prostorová orientace vkládaného prutu zůstane zachována. Jestliže existuje těleso bednění (viz metoda 1), posune se automaticky také vkládaný prut – vzhledem k prostorové vazbě k ukládání.

Pruty se ukládají tam, kde byly definovány body přímek ukládání (ukládání nemusí probíhat rovnoběžně, jak je uvedeno v tomto příkladu).

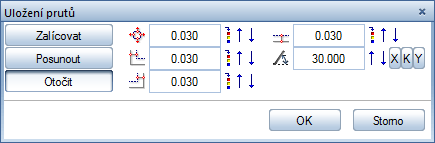

Pruty mohou být v oblasti ukládání pootočeny. Definice úhlu pootočení se však liší.

• Možnost vyztužit 3D modelem deaktivovaná:
  Úhel otočení 0 stupňů znamená, že prut se umístí pravoúhle k přímce ukládání.
• Možnost vyztužit 3D modelem deaktivovaná:
  Úhel otočení 0 stupňů znamená, že prut se umístí s převzatou prostorovou orientací promítnutou na pohled na ukládání.



Použití:

Použití:

Použití:

Lícování je normální nastavení u zapnutého 3D modelu.

Posunutí je normální nastavení u vypnutého 3D modelu.

Se zapnutým nebo vypnutým 3D modelem slouží například k opakovanému ukládání již existujících prutů na jiné místo.

Otočení je vhodné pro všechna uložení, jež neprobíhají pravoúhle s přímkou uložení.
