Bod výstupní čáry: Modifikace bodu výstupní čáry

Konstrukce schodišť, definice výstupní čáry a geometrie

Po provedení definice obrysového polygonu schodiště můžete pomocí parametru Bod výstupní čáry přesunout body výstupní čáry na libovolná místa.
Pokud je přitom délka schodiště kratší než délka výstupní čáry, přesune se geometrie celého schodiště ve směru nově umístěného bodu výstupní čáry.

Jak přemístit bod výstupní čáry

1. Klikněte na Bod výstupní čáry.
2. Klikněte na počáteční a koncový bod výstupní čáry a umístěte jej - příp. pomocí funkcí pomocného bodu - na nové místo.

   Schodišťové rameno se znovu vypočítá.

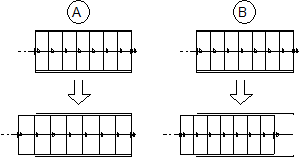

   Příklad:



   (A) Výška stupně volná
   (B) Výška stupně fixovaná

Poznámka: Pomocí funkce Bod výstupní čáry můžete výstupní čáru v rámci obrysu schodiště také celkově přesunout.

Podobným způsobem můžete také změnit výstup bez kliknutí na půdorys schodiště.
