Nastavit nový zdroj světla

Funkce Nastavení světel pro projekt

Pro každý projekt můžete definovat polohu, typ světla a cíl světla libovolného počtu umělých zdrojů světla.

Jak nastavit nový zdroj světla

1. Klikněte na Nastavení světel pro projekt (vyvolání).


   Vyvolejte funkci Nastavení světel pro projekt jedním z následujících způsobů:

   • Lišta menu: Změnit Vizualizace Animace

   • Panel nástrojů: Modifikace
   • Paleta: Funkce oblast Změnit v modulu:

   Animace

   • Kontextové menu: Mód otáčení aktivní Pravé tlačítko myši

   Zobrazí se paleta Nastavení světel pro projekt.

2. Klikněte v panelu nástrojů palety na Nové světlo.

   Zobrazí se paleta Nový.

3. Protože většina parametrů závisí na typu světla, určete jako první typ světla.

   Vyberte proto ze seznamu Typ světla příslušnou položku:

   • Bodové světlo


     Bodové světlo se šíří od zdroje světla rovnoměrně všemi směry.

     S klesajícím úhlem dopadu tmavne. Čím tmavší je barva světla, tím tmavší bude světlo.

   • Lampa


     U lampy se jedná o směrový zdroj světla. Světlo svítí ve směru od zdroje k cíli.

     Kolem cíle světla se vytváří - podle úhlu dopadu - buď kruh světla nebo elipsa. Intenzita klesá od středu (100%) k okraji (0%).

     S klesajícím úhlem dopadu tmavne. Čím tmavší je barva světla, tím tmavší bude světlo.

     Úhel lze nastavit v rozmezí 1 až 179 stupňů.

   • Reflektor


     Kuželové světlo dopadá od zdroje k cíli v ostře ohraničené oblasti. Kolem cíle světla se vytváří - podle úhlu dopadu - buď kruh světla nebo elipsa. Uvnitř světelného kruhu je intenzita světla stejná.

     S klesajícím úhlem dopadu tmavne. Čím tmavší je barva světla, tím tmavší bude světlo.

     Úhel lze nastavit v rozmezí 1 až 179 stupňů.

   • Plocha


     U typu světla Plocha vytvoříte svítící plochy, které vyzařují rovnoměrné světlo v jednom směru, jako například světlíky na stropech ve velkých místnostech.

     Směr se určuje jako u Reflektoru a Lampy pomocí bodu oka a bodu cíle. Množství světla závisí na velikosti plochy a na nastavené Intenzitě.

     Směr světla a intenzita se zobrazují svislou čarou ve středu plochy. Pomocí funkce Úhel se světelná plocha otáčí okolo svislé čáry. Úhel otočení lze nastavit v intervalu od - 90 do 90 stupňů.

     Samotná svítící plocha se může zobrazit v renderu.

     Důležité!
     Jakmile je zdroj světla definitivně určen, nelze již dodatečně změnit jeho typ světla!

4. Zadejte ve Vlastnosti světla parametry specifické pro typ světla.
5. Ve volbě Vlastnosti stínu stanovte, zda má zdroj světla vrhat vlastní stín.
6. V Upravit si ověřte, zda je zdroj světla zapnutý (volba Status světla musí být aktivní).
7. Zdroj světla / Cíl světla
   Zadejte polohu zdroje světla tím, že v dialogovém řádku přímo zadáte jeho souřadnice nebo na něj kliknete v pracovním okně.
   U typů světla Lampa, Reflektor a Plocha stejným způsobem určíte cílový bod zdroje světla.
8. Bod sklonu / Úhel sklonu
   Pouze u typu světla Plocha zadáte přímo do dialogového řádku úhel sklonu světelné plochy nebo kliknete na bod v pracovním okně.

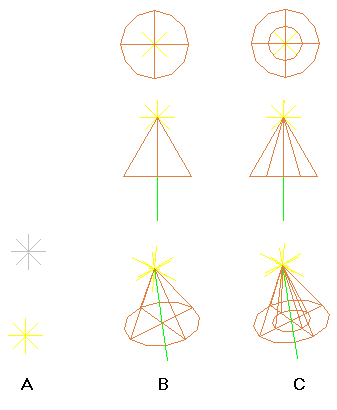

9. Pokud je zdroj světla definitivně určen, paleta Zdroj světla se opět skryje a odpovídajícím symbolem se zobrazí zdroj světla:



   A Bodové světlo, stejně zobrazeno v půdorysu, náhledu a 3D zobrazení, zapnuto a vypnuto
   B Světlo reflektoru, úhel asi 60 stupňů (rovnoměrné rozložení světla), v půdorysu, pohledu a izometrii, zapnuto
   C Lampa, úhel asi 60 stupňů (uvnitř světlejší než vně), v půdorysu, pohledu a izometrii, zapnuto

10. Definujte další zdroj světla.

    Nebo:

    Funkci ukončete klávesou ESC.

Tip: Poté máte možnost zapínat nebo vypínat jednotlivé nebo také všechny zdroje světla nebo provádět jemné doladění (viz „Zapnout nebo vypnout světla“ nebo „Upravit umělé osvětlení“).
