Suddivisione layer

Definisce come devono essere suddivisi i dati sui layer e/o i quadri.

Tutte le opzioni disattivate

Durante l'import: i layer del file importato vengono suddivisi sul quadro attivo e sul layer STANDARD.

Durante l'export: tutti gli elementi hanno il layer STANDARD

Layer

Durante l'import: i layer del file importato vengono suddivisi sul quadro attivo e su diversi layer.

Durante l'export: gli elementi hanno il layer corrispondente a quello di Allplan.

Documenti

Durante l'import: i layer del file importato vengono suddivisi su diversi quadri e sul layer STANDARD. Se il file da importare contiene degli XRef, i layer contenuti nel file XRef non possono essere ripartiti su quadri differenti.
Esempio

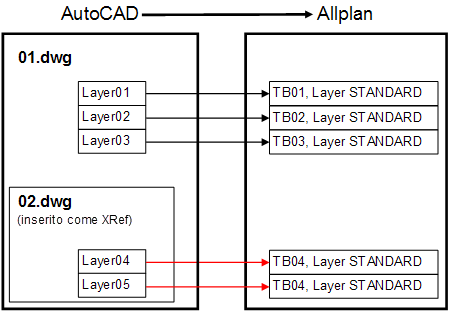

Nella grafica seguente si vede una rappresentazione schematica su come l'opzione Documenti ripartisce i singoli layer del file importato su più quadri. Durante l'importazione, i layer dei file XRef non possono essere inseriti su più quadri.

Durante l'export: in base alle impostazioni definite in Composizione nome layer da esportare, il nome del layer degli elementi è composto dal nome e dal numero del documento/quadro.

Entrambe le opzioni attive

Durante l'import: i layer del file importato vengono suddivisi su diversi quadri e su diversi layer. Se il file da importare contiene degli XRef, i layer contenuti nel file XRef non possono essere ripartiti su quadri differenti.

Durante l'export: il layer degli elementi ha il nome composto dal numero del quadro e dal layer di Allplan.
