Linea sezione, definire sezione verticale

Funzione Linea sezione

Definire una sezione verticale

1. Fare clic su Linea sezione (Vedi).


   Richiamare Linea sezione in uno dei seguenti modi

   • Barra menu: Crea Architettura Generale: tetti, livelli, sezioni

   • Palette: Funzioni campo Crea nel modulo:

   Generale: tetti, livelli, sezioni

   • Configurazione: Architettura flyout Tetti e livelli
2. Se si desidera, è ora possibile modificare i parametri della sezione.
   A tal proposito, nella barra strumenti di dialogo sono disponibili più possibilità.


   • Fare clic su Proprietà per definire i parametri in una finestra dialogo.
   • Fare clic su Rileva parametri per rilevare i parametri da elementi esistenti.
   • Fare clic su Carica preferito per selezionare un parametro standard salvato.
   • Selezionare la sezione verticale nel campo Tipo sezione


     Seleziona fra sezione verticale, orizzontale da sopra oppure da sotto (per vista sottotetto).

     Confermare le impostazioni con OK.

3. Immettere i punti di passaggio della linea di sezione; per effettuare l'immissione è possibile utilizzare gli ausili grafici presenti nelle opzioni d'immissione. È possibile definire delle sezioni con "salto" (cambio di direzione).

   Avviso: per ottenere "salti di sezione" ad angolo retto, immettere semplicemente il punto finale del tratto linea sezione successivo. Il salto ad angolo retto viene integrato automaticamente nella linea di sezione. Se il punto finale del tratto successivo è ortogonale alla linea sezione esistente, viene visualizzato il messaggio Punto non ammesso.

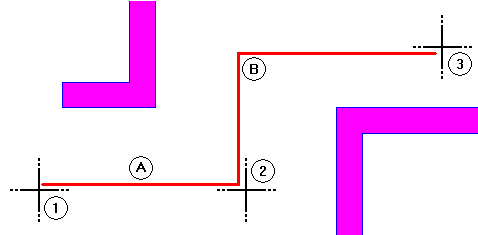

   Esempio





   1 Primo punto linea sezione
   2 Secondo punto linea sezione
   3 Terzo punto linea sezione

   A Linea sezione
   B Il punto viene automaticamente integrato

4. Interrompere l'immissione della linea di sezione con ESC.
5. Determinare la profondità della sezione e la direzione di osservazione posizionando un punto nella posizione corrispondente con il puntatore.
6. Se nella finestra dialogo Sezione architettura non è stato definito un nome sezione, ora è possibile immetterlo nella riga di dialogo.
7. Per estrarre una sezione, fare clic su Rappresentazione sezione (Vedi).


   Richiamare Rappresentazione sezione in uno dei seguenti modi:

   • Barra menu: Visualizza
   • Barra strumenti Barra strumenti finestra

Avviso: l'etichetta e i simboli della linea sezione possono essere spostati singolarmente.

Suggerimento: le linee sezione possono essere allungate nella direzione della sezione con Modifica punti; la profondità della sezione viene automaticamente adattata. A tal proposito è necessario che nei parametri della sezione sia attiva l'opzione Mostra corpo sezione (come costruzione ausiliaria).

Suggerimento: la sezione può essere modificata dal menu contestuale Proprietà in modo analogo all'immissione.
