Superficie 3D da linee esistenti

Funzione Superficie 3D

Convertire una sequenza di linee 3D chiuse in una superficie 3D

1. Fare clic su Superficie 3D (Vedi).


   Richiamare Superficie 3D in uno dei seguenti modi

   • Barra menu: Crea Avanzato Modellatore 3D

   • Palette: Funzioni campo Crea nel modulo:

   Modellatore 3D

   • Configurazione: Presentazione flyout Elementi base 3D
2. Fare clic su Superficie 3D da linee 3D esistenti nella barra strumenti di dialogo Superficie 3D.
3. Attivare una oppure più sequenze di linee.

   Avviso: prestare attenzione affinché le linee si trovino in un piano e descrivano una sequenza chiusa.

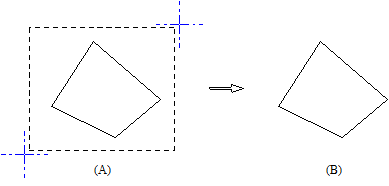

   (A) Singole linee 3D attivabili
   (B) Attivabili solo come superficie
