Parallelepipedo posizionato liberamente

Funzione Parallelepipedo

Creare un parallelepipedo liberamente nello spazio

1. Fare clic su Parallelepipedo (Vedi).


   Richiamare Parallelepipedo in uno dei seguenti modi

   • Barra menu: Crea Avanzato Modellatore 3D

   • Palette: Funzioni campo Crea nel modulo:

   Modellatore 3D

   • Configurazione: Presentazione flyout Elementi base 3D
2. Fare clic nelle opzioni d'immissione su Immissione libera 3D.
3. Immettere il primo vertice del parallelepipedo.
4. Definire la lunghezza del primo spigolo del parallelepipedo:
   • Fare clic su un punto in una vista oppure in una proiezione.
   • Immettere la posizione del primo spigolo nella riga di dialogo e definire la direzione attraverso l'immissione di un punto di direzione.


     I punti di direzione sono sempre necessari quando la posizione di un elemento nello spazio non è ancora ben definita.

     Per definire un punto di direzione procedere come segue:

     • Fare clic nella finestra della vista oppure dell'isometria sopra o sotto l'elemento.
     • Fare clic su un punto esistente nella finestra della vista oppure dell'isometria. La direzione si rileva dalle coordinate Y oppure Z.
     • Facendo clic su un punto in pianta, la coordinata Z non viene rilevata.
       Con l'ausilio della funzione Somma e del Punto delta è possibile immettere la coordinata Z di questo punto.
5. Definire la lunghezza del secondo spigolo del parallelepipedo:
   • Fare clic in una vista oppure in una proiezione sullo spigolo parallelo al parallelepipedo.
   • Immettere la posizione del secondo spigolo nella riga di dialogo e definire la direzione attraverso l'immissione di un punto di direzione.
6. Definire l'altezza del parallelepipedo:
   • Fare clic su un punto esistente in una vista oppure in una proiezione.
   • Immettere l'altezza nella riga di dialogo:
     Un valore positivo per indicare l'utente, un valore negativo per allontanarsi dall'utente. (Esempio)

La direzione viene interpretata in base alla proiezione della finestra in cui il parallelepipedo è attivo.
     Se l'altezza non può essere determinata in modo chiaro, il sistema richiede un punto di direzione.

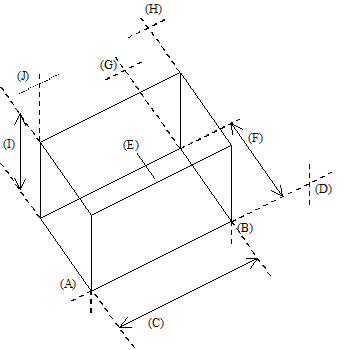

     (A) Vertice
     (B) 1. spigolo, punto finale
     (C) 1. spigolo, lunghezza
     (D) Punto direzione
     (E) Punto su spigolo parallelo
     (F) Lunghezza 2. spigolo
     (G) Punto direzione
     (H) Punto su superficie parallela parallelepipedo
     (I) Altezza
     (J) Punto direzione (se necessario)
