Freccia

Funzione Posizione per solai + Posizione inclinata per solai

Nelle opzioni dei Piani posizionamento è possibile definire la lunghezza delle singole frecce mediante la casella di controllo Lunghezza freccia in base alla dimensione del solaio :

• come valore assoluto, oppure
• in base al rapporto della distanza fra i due vertici della freccia e la lunghezza dei solai di riferimento.

Se la casella di controllo è attiva, nel campo d'immissione Freccia viene proposto un valore compreso fra 0 e 1.

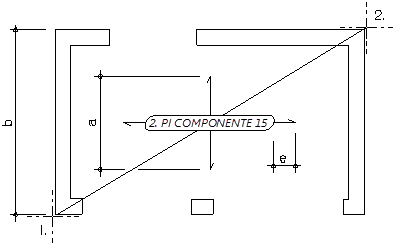

Rapporto lunghezza freccia = a/b; qui a/b = 0,5

Altrimenti immettere un valore assoluto.

La lunghezza freccia minima viene definita come e = 5 mm (dipende dalla scala riferimento).
