Attivando questa casella di controllo, viene posizionata la linea di sezione. Per la linea di sezione è possibile definire Penna, Riga, Colore e Layer.

Imposta se la linea di sezione deve essere rappresentata come linea continua oppure come linea interrotta e definisce la lunghezza del tratto.

Definisce il simbolo di direzione della sezione. È possibile selezionare il tipo di rappresentazione del simbolo e le sue dimensioni (immettendo 0, la dimensione viene assegnata automaticamente).

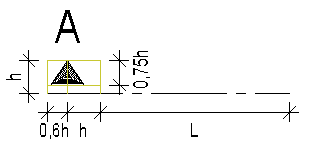

Il simbolo di direzione viene creato all'interno del Min-Max-Box, la sua altezza corrispponde alla misura immessa e la sua larghezza è 1,6 volte l'altezza. Immettendo una dimensione pari a 0, viene utilizzata l'altezza Min-Max-Box del testo dell'etichetta.

L'altezza reale del simbolo è 3/4 dell'altezza Min-Max-Box. La distanza della punta del simbolo dallo spigolo interno del Min-Max-Box è uguale all'altezza.

L = Lunghezza tratto linea

Avvertenza: la lunghezza del tratto di linea va dal punto di collegamento del Min-Max-Box al simbolo di direzione.

Attivando questa casella di controllo, gli spigoli dei componenti sezionati vengono visualizzati con le linee di delimitazione. Per la linea di delimitazione è possibile definire Penna, Riga, Colore e Layer.

Avviso: poiché le linee di delimitazione sezione coincidono con le linee del corpo sezionato, le sezioni (in cui è attivata la delimitazione sezione) vengono create automaticamente senza linee.
Le linee corpo sezione possono essere visualizzate e nascoste mediante le funzioni Rappresenta campo sezione e Cancella campo sezione, ad esempio per modificare il campo della sezione.

Visualizza le aree della sezione con un tratteggio, un retino, un riempimento o uno stile area.

Per selezionare una campitura, fare clic nel corrispondente campo e selezionare il tipo desiderato. Per spegnere la campitura, disattivare la relativa casella di controllo.

Definisce i parametri del testo (tipo di carattere, dimensioni, ecc.) e la descrizione da applicare alla sezione. La descrizione della sezione viene posizionata nell'angolo della linea di sezione.

rileva i parametri da un testo qualsiasi.
