Palette "Tipo render" (per procedura render "RT_render")

Palette Tipo vista
Comando menu Tipo vista (menu Visualizza)
Menu pulldown Tipo vista (barra strumenti finestra)

La procedura render RT_render avvia il calcolo del rendering della prospettiva correntemente impostata. Se la scena oppure il modello vengono cambiati, il calcolo ricomincia da capo. Più a lungo rimane ferma l'immagine, più accurata sarà la profondità del calcolo del render e di conseguenza il suo risultato.

Questa procedura render sta alla base del tipo vista predefinito RTRender.

Avviso: le impostazioni qui selezionate valgono esclusivamente per la rappresentazione a video. Se si desidera calcolare un immagine dalla rappresentazione a video, successivamente avranno validità solo le impostazioni configurate in relazione alla funzione Render fotogramma.

Parametri

Nome

Qui è possibile cambiare il nome del tipo vista.

Procedura render

RT_render (non è modificabile per il tipo vista predefinito RTRender)

Impostazioni

Potenza CPU

Qui si definisce la percentuale massima di potenza CPU del proprio computer che deve essere utilizzata durante la procedura RT-render.

Più alto è il valore percentuale qui impostato, più veloce sarà il calcolo RTRender. Tuttavia, in determinate circostanze (soprattutto in presenza di calcoli complessi) le altre applicazioni potrebbero essere più lente.

Se le altre applicazioni in uso hanno bisogno di più potenza CPU, ridurre l'impiego della CPU da parte del calcolo RTRender.

Avanzamento render

Attivando l'opzione, le informazioni sull'avanzamento del calcolo RTrender vengono mostrate direttamente nella finestra grafica. Queste includono la durata totale del calcolo precedente della prospettiva corrente nonché la durata del calcolo dello step di iterazione successivo e quindi l'intervallo di tempo fino al prossimo update dell'immagine.

Criterio stop

Per limitare la finestra temporale del calcolo RTRender è possibile definire un criterio di stop opzionale:

• Off:
  Non viene impiegato nessun criterio di stop. Il calcolo RTRender procede all'infinito (oppure fino al cambio della prospettiva).
• Steps:
  Come criterio di stop viene definito il numero di steps di iterazione. È possibile selezionare fra 5 e 10.000 steps di iterazione.
• Tempo:
  Come criterio di stop viene definito il tempo di calcolo del RTRender. È possibile selezionare un valore compreso fra 5 secondi e 23h 59min 59 sec.
• Qualità:
  Come criterio di stop viene definita la qualità del calcolo del RTRender. È possibile selezionare fra 4 livelli di qualità.

  Esposizione automatica

  Qui si definisce se / come deve essere corretta l'esposizione dell'immagine rappresentata:

• Off:
  durante il rendering non viene utilizzata alcuna esposizione automatica. Esposizione / luminosità possono essere tuttavia gestite in base alle esigenze mediante Esposizione nella barra strumenti finestra.
• Media e ponderata (valore medio):
  In presenza di condizioni di luce normali, entrambe le impostazioni restituiscono risultati di rendering simili.
  Tuttavia, in condizioni di luce estreme, l'opzione Ponderata risulta decisamente più adatta per le scene dove l'illuminazione di sfondo è molto forte come, ad esempio, nelle prospettive degli spazi interni con luce diurna osservata dalla finestra. D'altra parte, l'opzione Media è più adatta per le scene fortemente sovraesposte oppure per i settori parziali dove la sovraesposizione deve essere neutralizzata come, ad esempio, scene notturne con illuminazione stradale.
  L'opzione Ponderata mette meglio in evidenza le aree scure mentre Media è più idonea per le aree troppo illuminate.

  Esempi risultato rendering con impostazioni differenti per l'esposizione automatica:

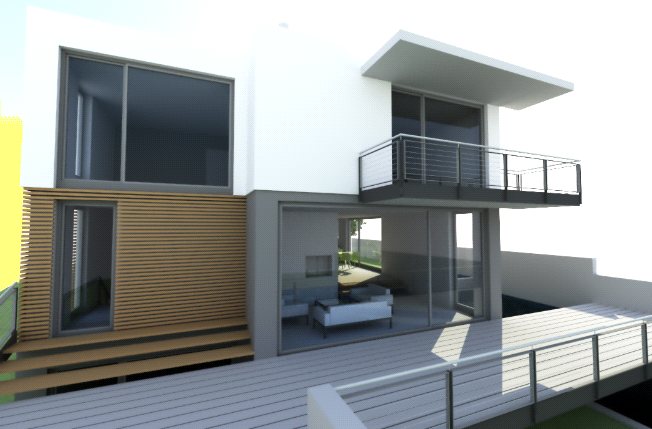

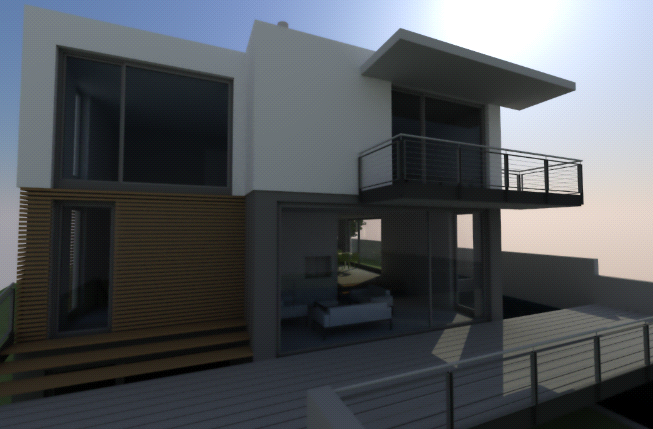

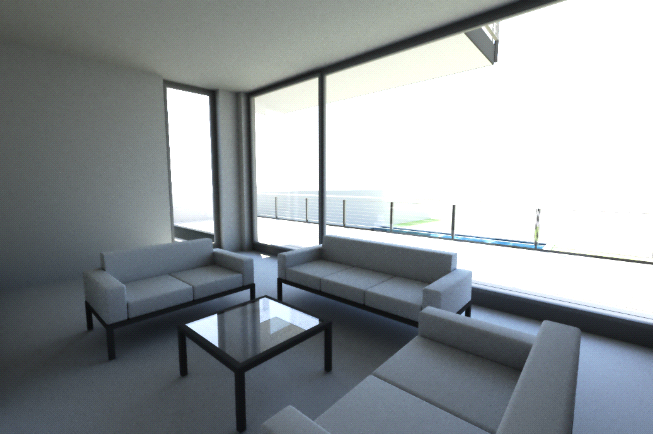

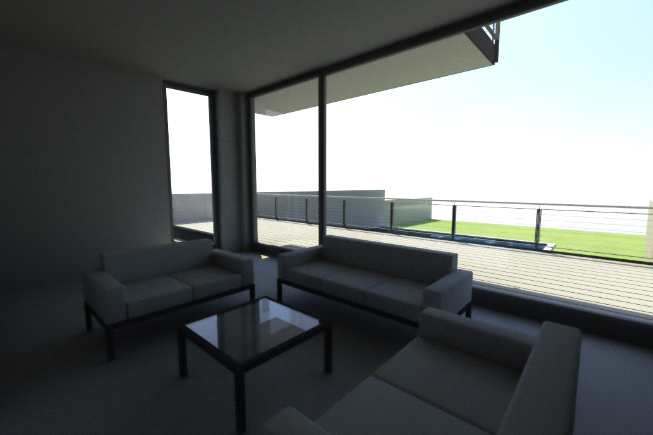

  Confronto risultato di rendering con Esposizione automatica impostata su Ponderata (sinistra) e Media (destra) rispettivamente per spazi interni (sopra) e spazi esterni (sotto).

  Riduzione rumore

  Filtro

  Qui si attiva la riduzione del rumore.

  Forza

  Qui si definisce la forza di riduzione del rumore.

  Morbidezza

  Qui si definisce quanto smussati sono gli spigoli.

  Esempi risultato rendering con impostazioni differenti per la riduzione rumore:

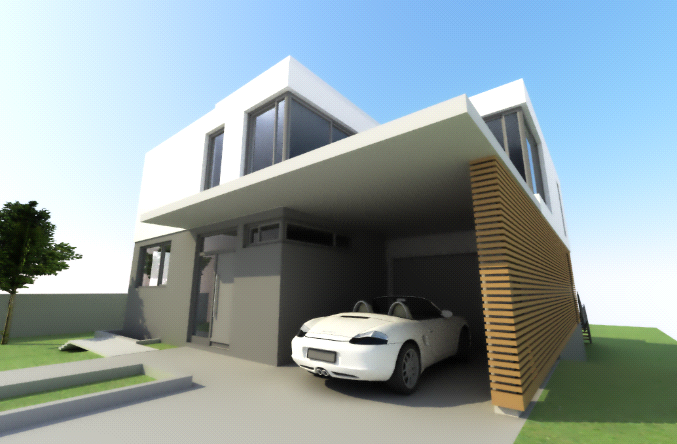

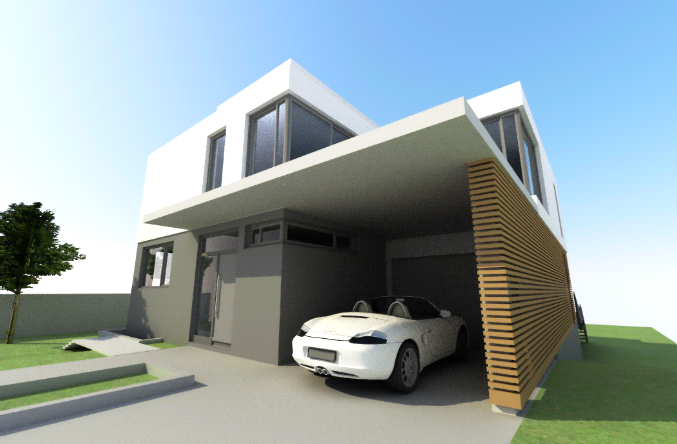

  Risultato rendering con impostazioni differenti per la Riduzione rumore (rispetto a tempi di calcolo e steps iterazione identici): Opzione Filtro disattivata (in alto a sinistra), Media (in alto a destra), Forte (in basso a sinistra), Molto forte (in basso a destra).
