Modificare SmartPart finestra/porta/oscurante/lucernario a cupola con i grips

Funzione SmartPart finestra + SmartPart porta, portone + SmartPart oscurante + SmartPart lucernario a cupola

I parametri degli SmartParts finestra, porta, oscurante e lucernario a cupola possono essere modificati in modo intuitivo grazie ai grips. Nella riga di dialogo è anche possibile indicare valori esatti mediante la tastiera.

Cambiare uno SmartPart con i grips

1. Aprire il menu contestuale dello SmartPart la cui geometria deve essere cambiata mediante i grips.
2. Fare clic su Modifica SmartPart con grips.

   Tutti i grips dello SmartParts vengono evidenziati in tutte le proiezioni.
   Al centro dello SmartPart viene mostrata una freccia. Questa indica il lato esterno dello SmartPart. In base al punto di posa viene mostrato un altro simbolo. Questo indica che lo SmartPart è stato inserito in modo speculare. Dimensione e colore dei simboli può essere selezionata nelle Opzioni (barra strumenti Standard), pagina Cattura punto, campo Rappresentazione cattura punto, opzioni Dimensione simbolo punti cattura e Colore simboli.

3. Indicare un grip con il puntatore.

   Viene mostrato il nome / il parametro associato.
   Le frecce indicano le direzioni in cui è possibile spostare il grip.

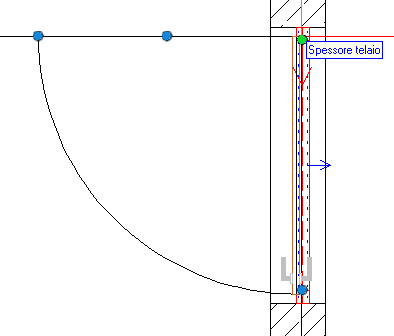

   A titolo di esempio, la figura seguente mostra le possibilità di modifica di uno SmartPart porta.

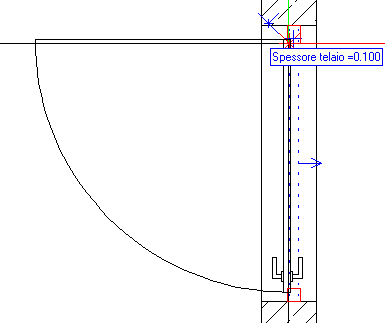

4. Fare clic su un grip e spostarlo. In un apposito tooltip viene mostrato il valore corrente.



5. Definire la nuova posizione del grip mediante un nuovo clic. Successivamente vengono mostrati nuovamente tutti i grips e sarà possibile proseguire con la modifica della geometria mediante l'ausilio di altri grips.
6. Se si fa clic su un grip e si tiene premuto il tasto CTRL, la modifica può essere immessa da tastiera nella finestra dialogo Input valore (nei limiti consentiti dal parametro).



7. Premere il tasto ESC.

   I grips vengono nascosti. La modifica dello SmartPart via grips viene chiusa e viene rilevata la geometria corrente.

   Se nel quadro corrente esistono delle copie dello SmartPart modificato, queste vengono evidenziate nel colore di attivazione e il sistema richiede se si desidera eventualmente aggiornarli:
   Aggiornare tutti gli SmartParts uguali?

8. Sono disponibili le seguenti possibilità:
   • Facendo clic su Mostra uguali si ottiene un dettaglio video in cui si possono vedere tutti gli SmartParts identici.
   • Facendo clic su Sì le modifiche vengono trasferite a tutte le copie.
   • Facendo clic su No le copie non vengono modificate e si crea una variante dello SmartPart.

Avviso: la funzione Modifica SmartPart con grips si trova anche nell'ambito Avanzato, modulo SmartParts, campo Cambia.
