Immissione mediante indicazione dei punti del cassero

Nell'esempio riportato di seguito, viene immessa una staffa rettangolare con la funzione Forma barra mediante l'indicazione dei punti del cassero. A tale scopo, è stata disattivata l'opzione Espandi agli spigoli cassero nelle opzioni d'immissione. Se esiste una vista e/o sezione associativa del componente 3D, è possibile procedere alla posa automatica in profondità.

L'immissione delle altre sagomature avviene in modo analogo. Per maggiori dettagli, consultare le descrizioni delle funzioni nell'help di Allplan.

Nel manuale è disponibile un esempio dettagliato.


Esempio: immettere una staffa indicando i punti del cassero
Premessa: Metodo 1: cassero 3D con viste e sezioni Metodo 2: cassero 2D Metodo 3: cassero 2D
1	Metodo 1: modello 3D on Metodo 2: modello 3D on Metodo 3: modello 3D off	Opzione arma con modello 3D attivata/disattivata nelle Opzioni, pagina Armatura
2	Clic sulla funzione	Forma barra
3	Selezionare Staffa, chiusa nel menu pulldown superiore della palette Forma barra
4	Definire i parametri dei tondini e la posizione della forma sagomata
5	Disattivare Espandi agli spigoli cassero nelle opzioni d'immissione
6	Fare clic sui punti nella sezione 1. e sul 2. punto --> ESC --> 3. punto	3. punto = punto sovrapposizione
6a	Solo per il metodo 2: In quale vista? Vecchio / Nuovo Selezionare l'orientamento nello spazio

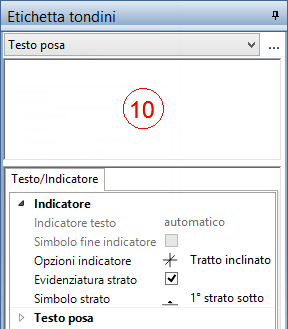

7	Se per l'immissione della forma sagomata era attiva l'etichetta, premere ESC / selezionare Testo posizionamento nel menu contestuale, impostare i parametri e inserire l'etichetta nell'area grafica
Risultato:

dopo l'etichettatura, Allplan passa immediatamente alla funzione Posa forma barra. La funzione può comunque essere interrotta e richiamata in seguito.
