Moduli 'Ingegneria'

Ambito Ingegneria

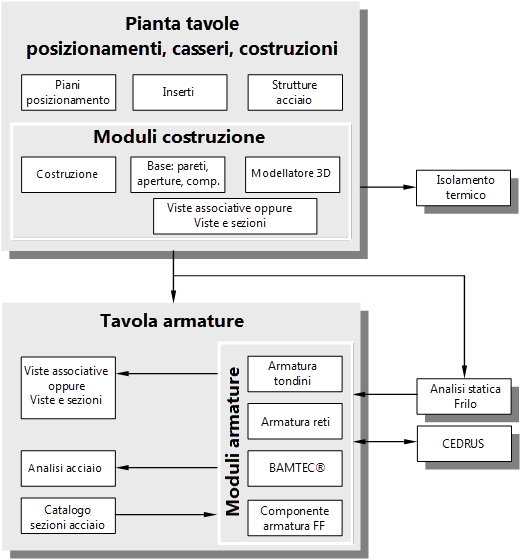

Ogni modulo di ingegneria dispone di funzioni per compiti specifici. Selezionando l'ambito nella palette Funzioni e cambiando modulo mediante le schede, nella palette vengono visualizzate le funzioni associate al campo Crea e Edita (vedi capitolo "Interfaccia utente"):

• Moduli costruttivi per l'ingegneria


  Moduli costruttivi per l'ingegneria

  • Costruzioni (contenuto nella barra strumenti 'Funzioni base'):
    questo modulo contiene funzioni per la creazione di elementi bidimensionali.
  • Modellatore 3D:
    questo modulo contiene funzioni per la creazione di disegni tridimensionali.
    La funzione Struttura c.a., solido 3D crea in modo pratico componenti predefiniti per l'ambito ingegneristico (ad esempio pilastri prefabbricati). Selezionare il componente da un catalogo e adattarlo alle proprie necessità mediante la finestra di dialogo e il menu contestuale.
  • SmartParts:
    questo modulo contiene funzioni per la creazione di componenti 3D parametrici che possono essere modificati oppure aggiornati a posteriori.
  • Base: pareti, aperture, componenti:
    questo modulo contiene funzioni per il disegno di edifici tridimensionali.
  • Viste associative:
    questo modulo contiene funzioni per la creazione automatica delle viste e delle sezioni dei casseri 3D e per quelle delle tavole di armatura che vengono disegnate con il modello 3D attivo. In questa fase, l'armatura viene inserita direttamente sia nella pianta 3D che nelle rispettive viste associative oppure nei casseri 2D.
  • Viste e sezioni:
    questo modulo contiene funzioni per la creazione automatica delle viste e delle sezioni dei casseri 3D e delle armature che vengono disegnate con il modello 3D attivo. Da una pianta 3D vengono creati i corpi del cassero in cui è possibile inserire l'armatura.
  • Inserti:
    questo modulo contiene funzioni per il disegno degli inserti da inserire nelle tavole dei casseri e in quelle di armatura.
• Moduli di ingegneria


  Moduli ingegneria

  • Piani posizionamento:
    questo modulo contiene funzioni per la creazione e la modifica dei piani di posizionamento. Sono disponibili tutti simboli di posizionamento utilizzati nella pratica quotidiana.
  • Armature tondini (contenuto nella barra strumenti 'Ingegneria'):
    questo modulo contiene funzioni per la posa dei tondini di armatura.
  • Armature reti (contenuto nella barra strumenti 'Ingegneria'):
    questo modulo contiene funzioni per la posa delle reti di armatura.
  • BAMTEC (contenuto nella barra strumenti 'Ingegneria'):
    questo modulo contiene funzioni per la posa dei tappetti di armatura (BAMTEC^®).
  • Strutture cemento armato:
    questo modulo contiene funzioni per la generazione di componenti di armatura parametrici. Da questi è possibile ricavare le schede tecniche di produzione.
  • CEDRUS:
    questo modulo contiene funzioni per lo scambio dati fra Allplan e il programma FEM CEDRUS.

  Avviso: in Strumenti -> Definizioni... -> Catalogo sezioni acciaio è possibile gestire e aggiornare i formulari dei cataloghi sezione acciaio tondini e reti disponibili.
  Le funzioni Reports armatura e Reports reti nei moduli Armature tondini, Armature reti e BAMTEC generano e salvano le analisi acciaio.

• Energia


  Energia

  Nell'ambito Energia, oltre alle funzioni del modulo Consulenza energetica è disponibile anche il seguente modulo:

  • Isolamento termico:
    questo modulo contiene funzioni per la definizione dei componenti, delle superfici e per il calcolo dell'isolamento termico grazie al collegamento con un programma di diagnosi di fisica edilizia. Oltre alle etichette delle superfici è possibile estrarre legende e reports specifici.
• Analisi strutturale Frilo


  Analisi strutturale Frilo

  • Lastre Frilo:
    questo modulo contiene funzioni per lo scambio dati fra Allplan e il programma FE per le lastre Nemetschek Frilo GmbH. È inoltre possibile attivare la rappresentazione delle curve di livello e avviare direttamente il programma FE.
  • Setti Frilo:
    questo modulo contiene funzioni per lo scambio dati fra Allplan e il programma FE per i setti Nemetschek Frilo GmbH. È inoltre possibile attivare la rappresentazione delle curve di livello e avviare direttamente il programma FE.

Per poter accedere alle funzioni maggiormente utilizzate senza dover cambiare modulo, sono disponibili delle barre strumenti che contengono le funzioni più importanti dei diversi moduli. Nella barra strumenti Ingegneria (vedi Configurazioni barre strumenti) della configurazione ingegneria predefinita sono contenute ad esempio le funzioni più importanti dei moduli Armature tondini, Armature reti e BAMTEC.
