Ortogonale alla stazione

Modulo Mappe

Ortogonale alla stazione traccia le ortogonali delle stazioni esistenti su altri elementi come, ad esempio, dall'asse stradale sulle sue parallele. In questa fase è inoltre possibile indicare un'inclinazione trasversale sia come valore costante che mediante uno sviluppo torsione. Nei punti d'intersezione vengono inseriti automaticamente punti singoli la cui stazione viene rilevata dal punto iniziale corrente.

Tracciare l'ortogonale a una stazione

1. Fare clic su Ortogonale alla stazione (Vedi).


   Richiamare Ortogonale alla stazione in uno dei seguenti modi

   • Barra menu: Crea Territorio Paesaggistica

   • Palette: Funzioni campo Crea nel modulo:

   Mappe

   • Configurazione: Paesaggistica/Urbanistica flyout Mappe
2. Nelle Opzioni immissione, selezionare se si desidera utilizzare l'opzione Intero elemento selezionato oppure Parte elemento selezionato.
3. Fare clic sull'elemento da cui tracciare le ortogonali alla stazione e, con l'impostazione Parte elemento selezionato, definire la distanza dei tratti facendo clic sul punto iniziale e finale oppure immettendo i valori della stazione.
   Delta minimo (nelle Opzioni immissione) definisce le impostazioni per le intersezioni multiple.


   In presenza di intersezioni multiple, premendo Delta minimo, viene creato solo il punto d'intersezione più vicino (minore distanza) all'elemento di partenza. In caso contrario vengono creati tutti i punti d'intersezione.



   • Fare clic su un punto.
   • Allineare i punti con la funzione righello e fare clic sul punto.
   • Costruire il punto indicandolo e immettendolo nella riga di dialogo.

   Suggerimento: una panoramica delle possibilità d'immissione dei punti in Allplan è contenuta in Precisione disegno.

   Suggerimento: la costruzione dei punti viene supportata dagli ausili di costruzione presenti nel menu contestuale e nella riga di dialogo con cui è possibile immettere il punto medio, il punto suddivisione, il punto riferimento, ecc.. Ulteriori informazioni sono contenute in Ausili costruzione.

   Avviso: Facendo clic su dei punti esterni all'elemento, vengono rilevati i punti ad esso ortogonali.

4. Fare clic con il tasto destro del mouse nell'area grafica, selezionare Definizione punto terreno nel menu contestuale e quindi impostare la Definizione punto specifico mappe.
5. Immettere un pendenza trasversale costante in % oppure selezionare uno sviluppo torsione facendo clic sull'asse e quindi sulla pendenza trasversale dello sviluppo torsione. Uno sviluppo torsione può essere creato automaticamente con Etichetta.
   Esempio pendenza trasversale


   Esempio, Pendenza trasversale

   Punto iniziale sull'asse: Altezza=0.00
   	A Carreggiata sinistra B Linea riferimento C Carreggiata destra

6. Se l'ortogonale deve essere rappresentata come linea, fare clic su Linea aggiuntiva nelle Opzioni immissione.
7. Fare clic sugli elementi su cui tracciare le ortogonali.

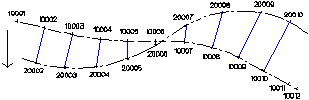

Esempio

Esempio, Ortogonale asse 1 su asse 2

Asse 1

Asse 2

In questo esempio si è attivata l'opzione Lin-Suppl.

Il nr. punto guida è stato rilevato dall'asse 2 (=impostazione parametro Nome nella funzione Modifica parametri: Asse #N2).
Il valore iniziale della sequenza del numero viene rilevato automaticamente dall'asse 1.

Avviso: numero simbolo, stazione/codice nonché le altre informazioni dei singoli punti simbolo vengono rilevate direttamente dall'elemento di partenza corrispondente. Il numero punto viene creato in modo corrispondente alla Definizione punto terreno e, in presenza di giunzioni, il loro numero punto progressivo viene rilevato automaticamente dall'elemento di partenza.
