Catalogo

Modulo Vani, superfici, piani

Catalogo crea oppure modifica i cataloghi. Questo consente di procedere alla selezione dei materiali per gli elementi architettonici.

Nella finestra dialogo Proprietà degli elementi architettonici è disponibile il pulsante Assegnazione catalogo. Qui è possibile stabilire se l'immissione dei materiali deve avvenire in menu pulldown da compilare gradualmente durante il lavoro oppure se si desidera importare cataloghi personalizzati / predefiniti.

Overview cataloghi predefiniti / importati

Definire oppure modificare un catalogo

1. Fare clic su Catalogo (vedi).


   Richiamare Catalogo in uno dei seguenti modi

   • Barra menu: Crea Architettura Vani, superfici, piani

   • Palette: Funzioni campo Crea nel modulo:

   Vani, superfici, piani

   • Configurazione: Architettura flyout Vani
2. Selezionare il catalogo che si desidera modificare oppure creare (ad esempio kukat1). Come impostazione predefinita, il sistema propone i cataloghi kukat1 - kukat5.

   Avviso: un catalogo può essere composto da più livelli gerarchici / riferimenti catalogo. I livelli gerarchici desiderati vengono immessi dall'alto verso il basso.

3. Fare clic con il tasto destro del mouse sul livello padre e quindi su Master catalogo nel menu contestuale. Iniziare dal catalogo.



4. Immettere il contenuto e il numero di indice del livello gerarchico (ad esempio opera oppure tipo parete).

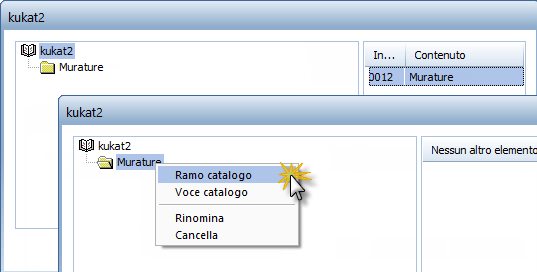

5. Fare clic con il tasto destro del mouse sul livello Master catalogo e quindi su Ramo catalogo nel menu contestuale.
6. Ripetere lo step 5 per gli altri rami del catalogo.

   Suggerimento: se si desidera eseguire dei salvataggi intermedi, fare clic su OK e aprire nuovamente il catalogo.

7. Fare clic un clic destro del mouse sul livello gerarchico subordinato e quindi su Voce catalogo nel menu contestuale.



8. Immettere il Nome materiale (numero) e il Testo breve.

   Avviso: durante l'assegnazione / la modifica prestare attenzione affinché i numeri di riferimento delle voci del catalogo vengano indicati con la sintassi corretta. I numeri dei livelli gerarchici padre sono ripetuti nelle voci dei numeri di riferimento. Un esempio di sintassi si trova in Catalogo: livelli gerarchici e numeri riferimento.

9. Se lo si desidera, oltre al materiale ora è possibile definire attributi e parametri come Spessore, Layer, Opera, Priorità, Tipo computo oppure una Campitura per la rappresentazione.
   Fare clic un clic destro del mouse sulla voce del catalogo e quindi su Attributi nel menu contestuale.

   Durante la definizione del materiale, il componente corrente rileva e registra tutti gli attributi / parametri qui definiti (che possono tuttavia essere cambiati).
