Parametri nicchia, rientranza, traccia, foro

Funzione Nicchia, rientranza, traccia, foro

Tipo

Qui è possibile selezionare se nella parete devono essere inserite nicchie, tracce, rientranze oppure fori.

Differenze fra nicchia, rientranza e rientranza poligonale

(1) Nicchia
(2) Rientranza
(3) Nicchia poligonale
(4) Rientranza poligonale
Figura: differenze fra nicchia/rientranza e nicchia/rientranza poligonale.

Avviso: contrariamente alle nicchie, le rientranze non vengono detratte nel calcolo delle quantità delle superfici laterali corrispondenti.

Forma vista

Qui si seleziona la forma della vista dell'apertura.

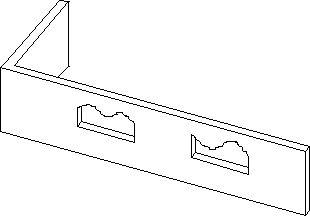

Avviso: la tipologia Apertura qualsiasi da catalogo simboli prevede che innanzitutto venga disegnata la vista del contorno dell'apertura con la forma e le misure desiderate (dal modulo Costruzioni) e che questa venga salvata come simbolo. Altezza / lunghezza e larghezza derivano dall'altezza / lunghezza e larghezza del simbolo. Durante l'immissione, queste misure non possono essere cambiate.

Avviso: l'altezza dell'apertura non può essere cambiata, pertanto la quota in direzione Z di un Apertura qualsiasi da catalogo simboli viene definita mediante Altezza S^ oppure Altezza Sv. La larghezza dell'apertura si ottiene dalla larghezza del simbolo.

Parametri

Larghezza (per nicchia, traccia, rientranza, foro)

Questo parametro può essere immesso per le nicchie e le rientranze.

Profondità (per nicchia, rientranza, foro)

Questo parametro può essere immesso per le nicchie e le rientranze.

Se deve essere costruito un foro passante, la sua profondità deve corrispondere a quella dello spessore parete.

Altezza da Sv

Definire l'altezza dello spigolo inferiore della nicchia / della rientranza.

Altezza (per nicchia, traccia, rientranza, foro)

Questo parametro può essere immesso per le nicchie e le rientranze.

Altezza freccia sopra

Questo parametro viene visualizzato solo per le aperture a forma di poligono regolare.

Immettere il valore desiderato.

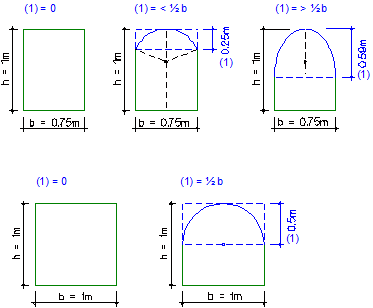

(1) Altezza freccia
Fig.: Esempio altezza freccia sopra

Altezza a freccia /

Questo è il valore dello spigolo superiore del parapetto fino all'inizio del simbolo dell'arco.

Selezione geometria

Con il tipo apertura Apertura qualsiasi da catalogo simboli, consente di rilevare il contorno di un'apertura da un simbolo salvato.

Nel campo Rappresentazione la forma dell'apertura viene rappresentata con l'altezza e la larghezza massima.

Ogni parametro viene chiarito graficamente nel campo Anteprima.

Riferimento altezza

Definire la quota dell'apertura facendo clic su Altezza.... L'altezza può essere immessa come valore assoluto, relativo ai livelli standard, relativo a una coppia di livelli liberi oppure riferita a un componente esistente.

Riferimento S^, Sv

Qui si indica il riferimento altezza dello spigolo sotto e sopra mediante dei simboli. Cambiare il riferimento altezza facendo clic su Altezza....

Opzioni visibilità

Qui è possibile definire se la traccia, la rientranza e il foro della parete devono essere rappresentati in sezione e in proiezioni 3D.

Apri / salva file preferito

Salvare l'apertura nicchia, rientranza, traccia, foro come file preferito facendo clic su .
Fare clic su per aprire e caricare un file preferito già salvato.

Vista in pianta

Qui è possibile definire come devono essere rappresentate in pianta le nicchie, le tracce, le rientranze e i fori parete.

Elemento libreria

Se si desidera inserire una macro già definita nell'apertura, fare clic su e selezionare la macro desiderata nella palette Library.
