Kreiswand und kreisförmige Bauteile direkt modifizieren

Die direkten Modifikationsmöglichkeiten von Kreiswänden und anderen kreisförmigen Bauteilen (Unter-/Überzüge, Aufkantungen, Streifenfundamente usw.) wurden zu V2014.1 analog zu den neuen Modifikationsmöglichkeiten von Kreisen und Kreissegmenten ausgebaut. Bei solchen Bauteilen lassen sich nun ebenfalls sämtliche geometrie-relevanten Parameter - wie z. B. Radius, Anfangs- und Endpunkt eines Kreisbogens, Lage und Proportion, Bogenlänge, Stichhöhe usw. - direkt modifizieren.

Für den Verlauf der Modifikation bzw. die gebotenen Möglichkeiten sind auch hier die gleichen zwei Faktoren entscheidend:

• Der Griff, den Sie nach dem Aktivieren des kreisförmigen Bauteils verwenden

  und

• die anschließende Einstellung in der Kontext-Symbolleiste.

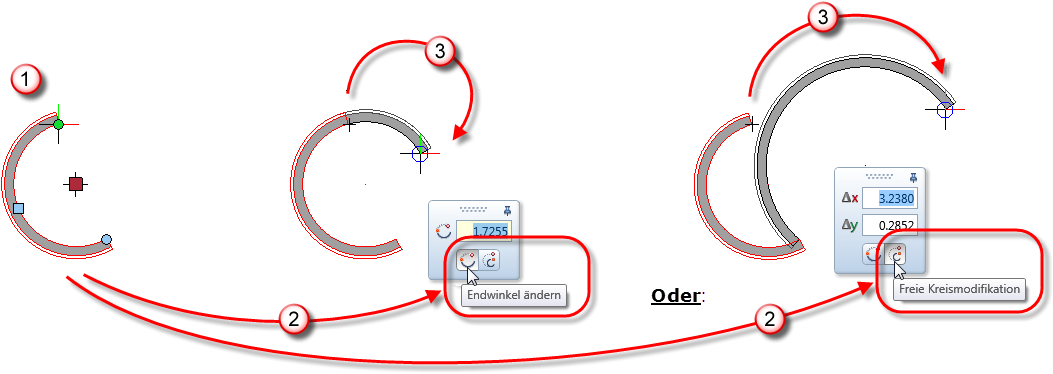

Verwendung eines Punkt-Griffes

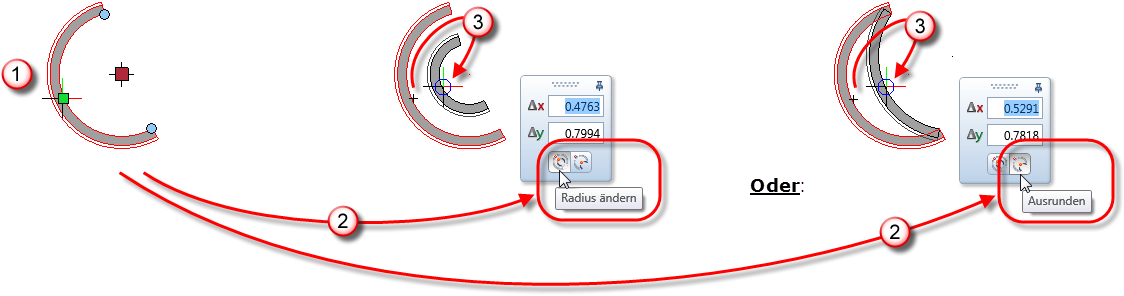

Verwendung des Geometrie-Griffes

Weitere Bedienungshinweise finden Sie unter "Kreise und Ellipsen direkt modifizieren".
