Übernahme der Verlegegeraden

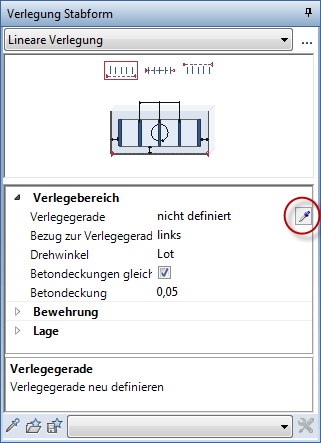

Bei der linearen Verlegung von Stabformen können Sie nun, bei der Festlegung der Verlegegeraden, die Verlegegerade einer bereits vorhandenen Stabformverlegung übernehmen. Klicken Sie hierzu in der Palette in der Zeile Verlegegerade auf Verlegegerade übernehmen und klicken Sie im Grundriss oder in einer beliebigen Ansicht ein Eisen der gewünschten Verlegung an. Auch bei der Modifikation steht Ihnen die Übernahme zur Verfügung, nachdem Sie auf Neue Verlegegerade geklickt haben.

Die Übernahme einer vorhandenen Verlegegeraden erleichtert und beschleunigt die Verlegung von Zwischenbügeln oder von Stabsegmenten nach der Polygonzerlegung langer Biegeformen. Hierbei wird der Start- und Endpunkt der angeklickten Verlegung übernommen.
Um auch die übrigen Verlegeattribute auf die neue Verlegung zu übertragen, nutzen Sie Eigenschaften übernehmen in der Aktionsleiste.

Beachten Sie, dass die Übernahme der Verlegegeraden für das Arbeiten mit eingeschaltetem 3D-Modell konzipiert ist und hierbei nur dann möglich ist, wenn die zu übernehmende Verlegegerade in derselben Ansicht liegt und ebenfalls mit eingeschaltetem 3D-Modell erzeugt wurde.
