Beschriftungsschema für Elementplan

Beim Erzeugen von Elementplänen können Sie nun die manuell ergänzten Verlegebeschriftungen der assoziativen Ansichten als Beschriftungsschema speichern und anschließend für weitere Elementpläne verwenden. Auf diese Weise sind alle gewünschten Beschriftungen mit einem Klick erzeugt und Sie erreichen ein einheitliches Aussehen der Pläne.
Beschriftungen von Verlegungen, deren Anzeige Sie im Bauteil deaktiviert haben, deren Beschriftung aber im Beschriftungsschema enthalten ist, werden nicht erzeugt. Das Beschriftungsschema wird am Elementplan gespeichert und bei einer Modifikation des Bauteils wiederverwendet.

So erstellen Sie ein Beschriftungsschema

1. Setzen Sie auf einem leeren Teilbild ein Massivbauteil ab und erzeugen Sie hierfür den gewünschten Elementplan.
2. Erzeugen Sie mit den Funktionen Verlegetext und Maßlinie, Verlegetext die gewünschte Beschriftung der Bewehrung in den assoziativen Ansichten des Elementplans.
3. Wählen Sie erneut die Funktion Elementplan sowie das zuvor gewählte Layout.

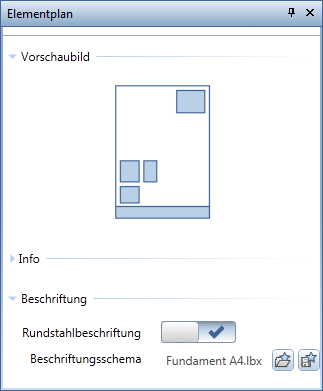

4. Klicken Sie in der Palette Elementplan im Bereich Beschriftung auf Als Beschriftungsschema speichern und legen Sie Ort und Bezeichnung der *.lbx-Datei fest.

   Das so erzeugte Beschriftungsschema können Sie nun für andere Elementpläne verwenden, indem Sie dort beim Parameter Rundstahlbeschriftung auf die Schaltfläche klicken und die gewünschte Datei auswählen.
   Durch einen Klick auf Beschriftungsschema laden können Sie ein anderes Beschriftungsschema zugrunde legen. Durch einen erneuten Klick auf die Schaltfläche beim Parameter Rundstahlbeschriftung können Sie die Verwendung des Beschriftungsschemas ausschalten.
