BARTEC - Debrunner Acifer

Der neue Debrunner Acifer - Bauteilkatalog für die BARTEC® Schraubverbindungen wurde speziell für die Anwendung in der Schweiz in Verbindung mit Allplan zusammengestellt. Die BARTEC® Schraubverbindungen stellen ein ausgereiftes System für geschraubte Betonstahl-Verbindungen dar.

Sicher
Die Aufstauchung des Betonstahls ermöglicht die Herstellung eines zylindrischen Gewindes mit einem Stahlquerschnitt, der höher ist als der Nennquerschnitt der gewählten Bewehrung. Deshalb erfolgt beim Zugversuch der Bruch immer außerhalb der Verbindung und ihres Einflussbereiches. Zudem bietet die Gewindelänge von 1×d Sicherheitsreserven von 20%.

Einfach
Durch das montagefreundliche Einschrauben von Hand und ohne Einsatz eines Sonderschlüssels sind BARTEC®-Verbindungen auch bei schwierigen Platzverhältnissen problemlos einsetzbar. Dank zylindrischem Gewinde kann die Kontrolle der Verbindung rein visuell erfolgen.

Wirtschaftlich
Die einfache und schnelle Montage von BARTEC®-Schraubverbindungen ermöglicht kostengünstige Lösungen.

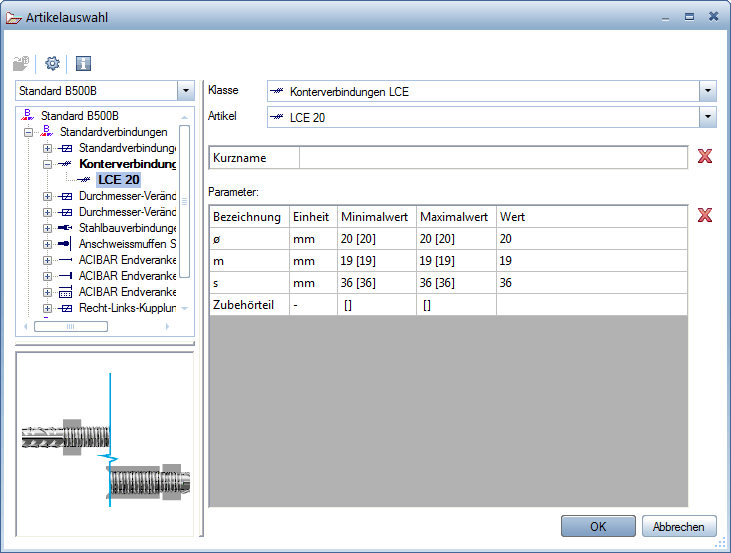

Derzeit stehen im Artikelkatalog Standardverbindungen Typ BLS, Konterverbindungen Typ LCE, Durchmesser-Veränderungen Typ BDV, Stahlbauverbindungen Typ X, Anschweißmuffen Typ SD, ACIBAR Endverankerungen Typ E und CT sowie die Rechts-Links-Kupplung Typ DGB zur Verfügung. Neben dem Standardsortiment können Sie in Abhängigkeit des Typs und des Durchmessers Muffen für erdbebensichere Verbindungen (SMI), für ermüdungssichere Verbindungen (DYN), für nichtrostende Verbindungen (INOX) und für Verbindungen bei erhöhten Festigkeiten (TOP) wählen.

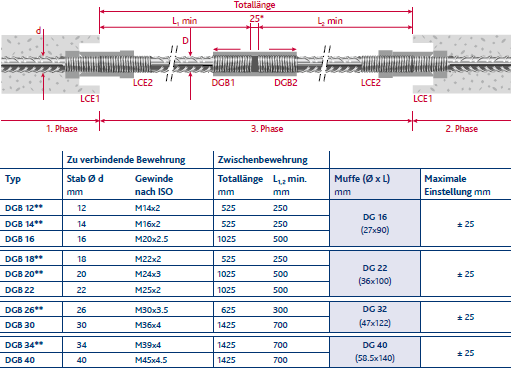

Besonderheit der Rechts-Links-Kupplung Typ DGB

Bei dieser Spezialverbindung, welche mit einem Rechts-Links-Gewinde das nachträgliche Schließen von Schwindgassen und Öffnungen ermöglicht, sind die Durchmesser der zu verbindenden Bewehrung in vier Gruppen zusammengefasst, welchen jeweils eine einheitliche Zwischenbewehrung und Muffe zugeordnet ist.

Auf diese Besonderheit müssen Sie jedoch bei der Planung keine Rücksicht nehmen, Sie erzeugen einfach für die zu verbindende Bewehrung die zugehörige Muffe, beispielsweise eine DGB 14. Bei der Bestellung der DGB-Muffe weiß der Hersteller, welcher Gruppe diese zugeordnet ist und liefert automatisch die passende Bewehrung mit den zugehörigen Muffen, in diesem Fall Zwischenbewehrung in Ø16 mit Kupplungs-Muffe DG 16 und Durchmesser-Veränderungen BDV 14/16.
