Kreiswand verlängern, mit Direkter Objektmodifikation

Kreiswände können zurzeit nicht mit Linienbauteil an Linienbauteil an andere Wände angeschlossen werden. Sie können dazu aber die Direkte Objektmodifikation nutzen.

So schließen Sie eine Kreiswand an eine Wand an, mit Direktmodifikation

1. Klicken Sie auf die Kreiswand.

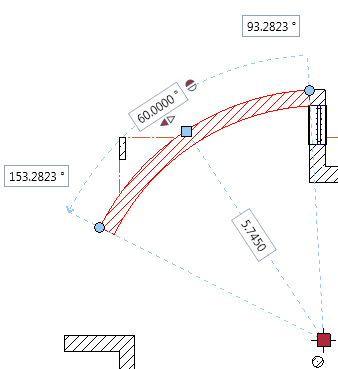

   Griffe und Eingabefelder der Kreiswand werden eingeblendet.



2. Klicken Sie auf den Griff an der Seite, die verlängert werden soll.

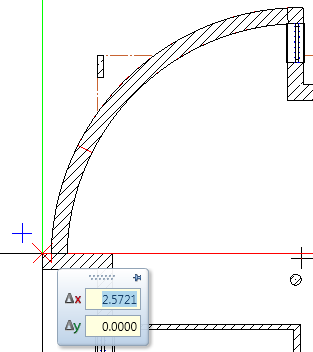

3. Ziehen Sie den Griff bis zur Wand, an welche die Kreiswand angeschlossen werden soll.



4. Klicken Sie auf den Zielpunkt.

   Die Kreiswand wird verlängert.

   Hinweis: Achten Sie insbesondere bei nicht lotrechten Eckanschlüssen oder bei mehrschaligen Wänden auf die Verschneidung von Kreiswand und gerader Wand.

5. Zoomen Sie den Anschluss und überprüfen Sie die Verschneidung. Unstimmigkeiten können mit Punkte modifizieren korrigiert werden.
