SmartPart Fenster modellieren / SmartPart Tür modellieren

Im Modul Basis Wände, Öffnungen, Bauteile stehen Ihnen im Bereich Erzeugen die neuen Funktionen SmartPart Fenster modellieren und SmartPart Tür modellieren zur Verfügung.

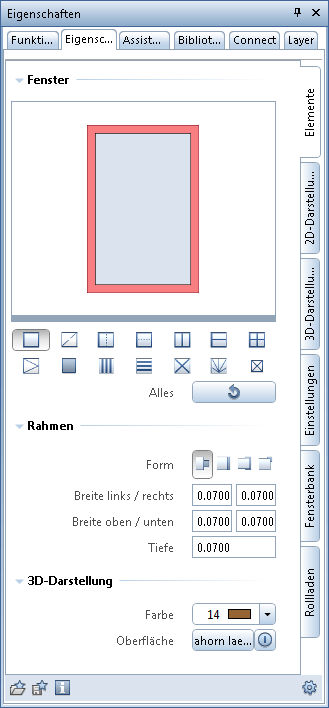

Nach Aktivieren dieser Funktionen öffnet sich die Palette Eigenschaften des SmartParts auf der Registerkarte Elemente, und Sie können umgehend mit dem Modellieren eines eigenen SmartParts beginnen.

Das Modellieren wird in Echtzeit dargestellt. Die SmartParts passen sich auch während des Modellierens jeder Öffnungsform an. Im Abschnitt "Veränderbare Parameter" erhalten Sie einen Überblick über die Parameter der Fenster- und Türen-SmartParts.

Die einzelnen Bestandteile der SmartParts lassen sich sowohl grafisch durch Griffe am Objekt als auch durch Modifizieren der Parameter in der Palette ändern. Dabei ist die Reihenfolge der Modifikationen beliebig.
In der Palette können Sie die zu ändernden Bestandteile durch Anklicken in der Vorschau anwählen, oder Sie aktivieren das entsprechende Element-Symbol. Die Parameter sind in der Palette übersichtlich in Gruppen gegliedert und auf mehreren Registerkarten angeordnet. In der Vorschau können Sie die dargestellten Elemente zoomen und verschieben.

Ihre SmartParts können Sie mit Als Favorit speichern als Favorit speichern oder in die Bibliothek aufnehmen. Auf diese Art und Weise können Sie sich eine auf Ihre Bedürfnisse angepasste Objektbibliothek aufbauen.

Zahlreiche Kundenwünsche konnten berücksichtigt werden. So sind jetzt z.B. die Darstellung von 2D-Öffnungssymbolen von Fensterflügeln, das Darstellen von Griffen in 2D und 3D oder die Eingabe unterschiedlicher Breiten für die einzelnen Rahmenseiten möglich.
