Wechselschaltflächen

Wechselschaltflächen befinden sich jeweils in unmittelbarer Umgebung von Eingabefeldern; auch sie werden ausschließlich dann angezeigt, wenn nur ein einzelnes Element aktiviert ist.

Tipp: Die Farbe für die Wechselschaltflächen können Sie in den Optionen unter Schaltflächenfarbe (Bereich Arbeitsumgebung - Registerseite Direkte Objektmodifikation - Abschnitt Eingabefelder) individuell einstellen.

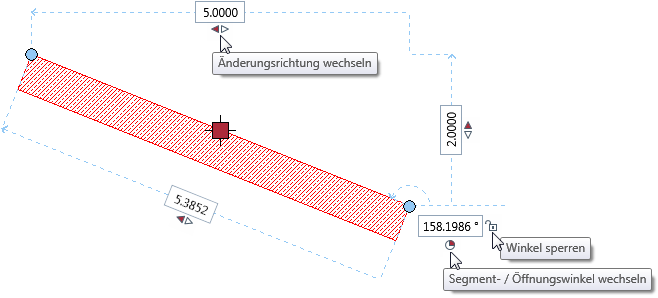

Änderungsrichtung wechseln

Bei linearen Elementen können Sie vorgeben, ob die Änderung eines Wertes nur einseitig links, einseitig rechts oder beidseitig abgetragen werden soll:

: Änderung wird nach links abgetragen

: Änderung wird nach rechts abgetragen

: Änderung wird beidseitig abgetragen

Um die Änderungsrichtung zu wechseln, klicken Sie jeweils auf die Wechselschaltfläche , bzw. Änderungsrichtung wechseln.

Innen- oder Außenseite ändern

Bei Öffnungen in kreisförmigen Wandbauteilen können Sie wählen, ob sich das geänderte Maß auf die Innenseite oder die Außenseite der Wand beziehen soll:

: Änderung wird auf die Innenseite bezogen abgetragen

: Änderung wird auf die Außenseite bezogen abgetragen

Um von Innen- auf Außenseite zu wechseln und umgekehrt klicken Sie jeweils auf die Wechselschaltfläche bzw. .

Segment-/Öffnungswinkel wechseln

Kreisförmige Elemente können Sie wahlweise über den Segment- oder den Deltawinkel modifizieren:

: Änderung über den Deltawinkel

: Änderung über den Öffnungswinkel

Um von Öffnungs- auf Deltawinkel zu wechseln und umgekehrt klicken Sie jeweils auf die Wechselschaltfläche bzw. Segment-/Öffnungswinkel wechseln.

Winkel sperren oder freigeben

Bei geneigten Elementen haben Sie außerdem die Möglichkeit, den Neigungswinkel des Elements gegen die Horizontale gesperrt zu lassen oder zu entsperren.

Winkel gesperrt (Wert kann nicht editiert werden):
Der Neigungswinkel des Elements bleibt konstant, die sich aus einem geänderten Wert ergebenden korrespondierenden Delta-Werte werden automatisch ermittelt.

Winkel entsperrt (Wert kann editiert werden):
Der Neigungswinkel des Elements gegen die Horizontale kann durch direkte Eingabe eines Wertes verändert werden; alternativ werden aus einem geänderten x-, y-, oder z-Wert die korrespondierenden Werte automatisch ermittelt.

Um den Winkel zu sperren oder zu entsperren klicken Sie jeweils auf die Wechselschaltfläche Winkel entsperren bzw. Winkel sperren.
