Stilflächen in Bauteilrichtung

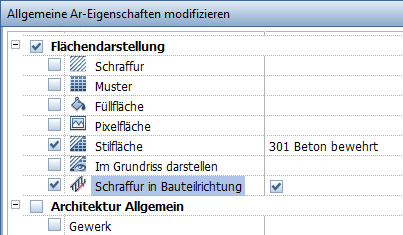

In Allgemeine Ar-Eigenschaften modifizieren gibt es seit Allplan 2013-1 die Option Schraffur in Bauteilrichtung. Hier können Sie festlegen, dass bei Linienbauteilen sich die Schraffur der Richtung des Bauteils anpasst.

Diese Einstellung wurde zu Allplan 2014 erweitert; sie ist nun nicht mehr nur auf einfache Schraffuren beschränkt, sondern gilt für alle Muster und Schraffuren, die als Stilfläche zugewiesen wurden. Die Einstellung wirkt sich auf alle weiteren Elemente wie Verblendung usw. aus, außerdem auch auf alle weiterführenden Anwendungen wie z.B. Architekturschnitt, Assoziative Ansichten und Verdeckt-Berechnung.
