Abwicklung von 3D-Körpern

Die bisher im Modul Ansichten und Schnitte enthaltene Funktion Abwicklung finden Sie nun im Modul Modellieren 3D. Die Funktion wurde so umgebaut, dass Sie damit die Abwicklung von jedem beliebigen 3D-Körper erzeugen können. Sie haben damit die Möglichkeit, abgewinkelte Tragkonstruktionen in einer Ansicht mit deren tatsächlicher Länge darzustellen.

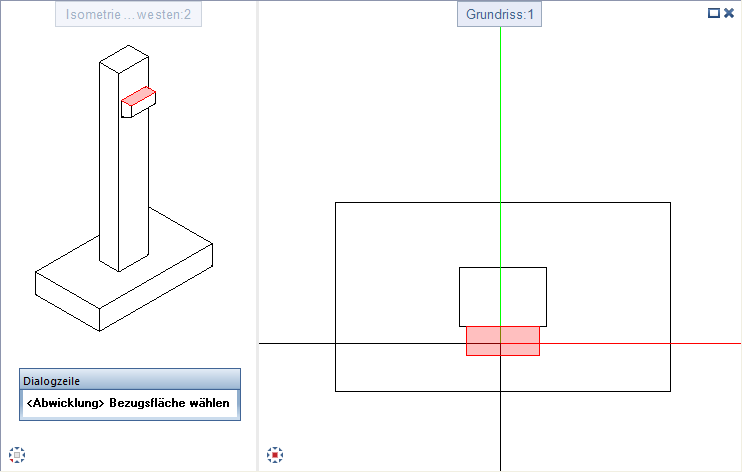

Nach Auswahl und Absetzen der Bezugsfläche klicken Sie nacheinander die Begrenzungskanten an, an welchen Sie die Abwicklung der anschließenden Fläche anhängen möchten.

Sowohl bei der Auswahl der Bezugsfläche als auch der Abwicklungsflächen werden diese im 3D-Körper mit der in den Optionen eingestellten Markierungsfarbe als transparente Fläche gekennzeichnet. Es ist deshalb vorteilhaft, wenn Sie die Fenstertechnik nutzen.

Jede Fläche des 3D-Körpers kann nur einmal in der Abwicklung enthalten sein. Damit wird verhindert, dass unzutreffende und ggf. irreführende Abwicklungsdarstellungen erzeugt werden.

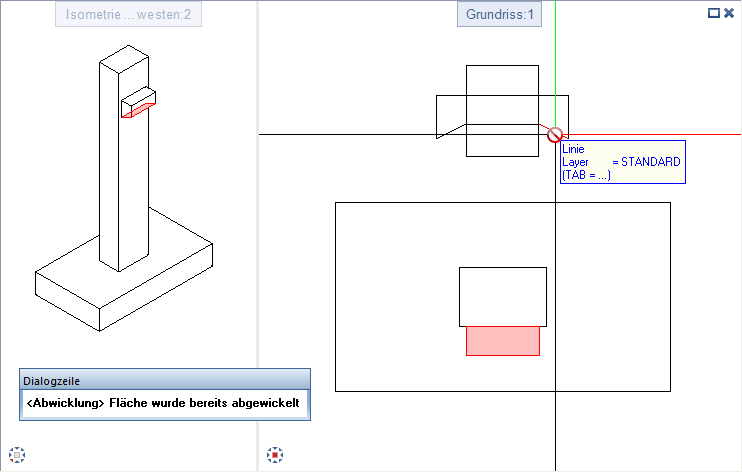

Ist beim Anfahren einer Begrenzungskante mit dem Cursor die Abwicklung der anschließenden Fläche möglich, wird eine Vorschau dieser Fläche angezeigt. Anderenfalls werden eine entsprechende Symbolik auf der Zeichenfläche und ein Hinweis in der Dialogzeile eingeblendet.

Haben Sie alle Flächen des 3D-Körpers abgewickelt, erhalten Sie eine entsprechende Meldung und die Funktion wird automatisch beendet.

Hinweis: Die Abwicklung von Schalungskörpern aus dem Modul Ansichten und Schnitte ist nun nicht mehr möglich. Kopieren Sie in diesem Fall den Schalungskörper in ein neues, leeres Teilbild und löschen Sie mit Ansicht löschen alle ggf. vorhandenen Ansichten und Schnitte. Wenn Sie die letzte vorhandene Ansicht löschen, wird die Schalung automatisch in unverwaltete 3D-Elemente abgeleitet. Von diesen Elementen können Sie dann eine Abwicklung erzeugen.
Auch eine Abwicklung von Architekturelementen ist mit dieser Funktion nicht direkt möglich. Wandeln Sie in diesem Fall die Architekturelemente mit der Funktion Elemente wandeln in 3D-Körper.
