Prvky krovu, ocele, parametry

Všechny ocelové a dřevěné stavební díly lze modifikovat z hlediska jejich specifických rozměrů a charakteristik.
Vysvětleny jsou zde hlavně četné parametry funkce Krokve; parametry ostatních dřevěných stavebních dílů se nastavují analogicky.
Zmíněny jsou rovněž zvláštnosti jiných stavebních dílů.

Podle druhu přiřazené práce lze pro kalkulace použít různé soupisky.

Pro přiřazení práce klikněte na příslušný záznam.

Zde určíte, že ocelový nebo dřevěný stavební díl s vyšší prioritou (např. vaznice) vyřízne jiný stavební díl s nižší prioritou (např. krokev).

Jednotka pro výkaz výměr se používá u různých soupisek.

Díky ní můžete počítat rozdílné tloušťky stěny buď podle objemu nebo podle plochy.

Pro přiřazení jednotky pro výkaz výměr klikněte na příslušný záznam.

Zde určíte, aby si dřevěné stavební díly, které byly vyříznuty stavebním dílem s vyšší prioritou, zachovali výřez také tehdy, když se jiný stavební díl opět vymaže a použije se příkaz Aktualizace konstrukcí krovu, ocele.

Příslušný st. díl se zobrazí graficky. Podle potřeby můžete zde zadat také parametry uložení. Druh jednotlivých rozměrů je patrný z grafiky.

Podle toho, který typ vrcholu a okapu jste nastavili, zobrazí se Vám graficky parametry, které se mají určit.

Pokud u položky Výška horní hrany nad střechou kliknete na

, můžete nastavit, zda se má Výška nad střechou vztahovat k horní hraně stavebního dílu. Tak můžete např. při zadání krovů pod střešní krytinou vztáhnout horní hranu krovů k dolní hraně střešního pláště.
Příklad

A Horní hrana krokve vztažená na dolní hranu vícevrstvého střešního pláště

Při změně Výšky nad střechou krovů se přesunou krokve svisle vůči sklonu střechy, takže lze dosáhnout přesného přechodu krovů ke střešnímu plášti. Poloha krokví v půdoryse se automaticky příslušným způsobem změní.
Příklad

-->

A Krokve
B Vícevrstvá střešní krytina
C Krokev se prodlouží

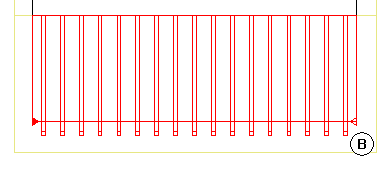

Poloha krokví v půdoryse se automaticky příslušným způsobem změní:

-->

A Krokve
B Krokev se v půdoryse prodlouží

Parametry Sklon střechy a Vztažná rovina výšky okapu jsou při zadávání zamčeny; tyto parametry zde zobrazují pouze nastavení střešní roviny, resp. dočasné volné roviny.

U modifikace ocelových příp. dřevěných stavebních dílů můžete pro parametry Sklon střechy a Vztažná rovina výšky okapu zadat nové hodnoty a tak dodatečně změnit sklon. Využijte tuto možnost, když například v modulu Modelování střechy bylo modifikováno střešní těleso a Vy chcete přizpůsobit krokvovou soustavu ke změněné střeše.

Z interakce parametrů Sklon střechy a Sklon protilehlé střechy, resp. z rozměru Výška krokve a Výška prot. krokve mohou vyplynout šikmé tvary vrcholu:

Výška protilehlé krokve:
(1) Šikmý tvar vrcholu v důsledku rozdílných sklonů
(2) Šikmý tvar vrcholu v důsledku rozdílných výšek krokví

Zde můžete zadat přesah na počátku a na konci laťování (vztažený na směr zadání).

Výška horní hrany nad střechou jakož i parametry Sklon střechy a Vztažná rovina výšky okapu se nastavují analogicky jako u krokví.

U Úhlu ukládání můžete nastavit, s jakým úhlem se sloupek v půdoryse nakreslí.

Zde můžete nastavit tvar dolního/horního ukončení obecných dřevěných stavebních dílů.

Zde můžete všeobecným dřevěným, resp. ocelovým stavebním dílům přiřadit funkci (např. zavětrovací výztuha, nosník s pásky, vzpěra atd.).

Jednotlivé stavební díly lze podle své funkce aktivovat a vyhodnotit pomocí Soupisky prvků krovu, ocele.

Následující atributy mají účinek na zobrazení krokví v řezu, resp. v animaci:

Pro volbu Šrafy klikněte do pole u položky Šrafa a zvolte požadovaný typ.
Má-li obdržet šrafu barvu pozadí, klikněte dodatečně do pole u položky Filling ploch a zvolte požadovanou barvu.

Pro vypnutí Šrafy deaktivujte zaškrtávací políčko Šrafa.

Pro volbu Vzoru klikněte do pole u položky Vzor a zvolte požadovaný typ.
Má-li plošný vzor obdržet barvu pozadí, klikněte dodatečně do pole u položky Filling ploch a zvolte požadovanou barvu.

Pro vypnutí Vzoru deaktivujte v položce Vzor zaškrtávací políčko.

Pro výběr Fillingu ploch klikněte do pole v položce Filling ploch a zvolte požadovanou barvu.
Dodatečně k Fillingu ploch můžete zvolit také Šrafu nebo Vzor; filling ploch pak bude sloužit jako barva pozadí.

Pro vypnutí Fillingu ploch deaktivujte zaškrtávací políčko Filling ploch.

Pro výběr Plochy z obrázku klikněte do pole u položky Plocha z obrázku a zvolte požadovaný soubor.

Pro vypnutí Plochy z obrázku deaktivujte zaškrtávací políčko Plocha obrázku.

Pro volbu Stylové plochy klikněte do pole u položky Stylová plocha a zvolte požadovanou stylovou plochu.

Stylové plochy musejí již být definovány.

Pro vypnutí Stylové plochy deaktivujte zaškrtávací políčko u položky Stylová plocha.

Výška/Šířka	Zde zadáte výšku a šířku profilu jako vnější rozměry oddělené pomocí znaku '/'.
Obdélník	Zde zvolíte obdélníkový profil. Pokud jste zvolili z knihovny symbolů nějaký profil, můžete kliknutím na symbol opět přepnout na obdélníkové profily.
Profil	Kliknutím na symbol můžete z knihovny symbolů zvolit libovolný průřez profilu. Příslušné knihovny symbolů lze zakoupit u firmy Nemetschek. Průřez profilu můžete také sami nakreslit jako uzavřený obrys 2D a uložit jako symbol.
zrcadlit/otáčet	Zde můžete profil zrcadlit a/nebo otočit.
