Parametry rohového okna, karta Ostění

Parametry rohového okna

Nabízené parametry jsou závislé na počtu vrstev stěny a na tom, zda při vytváření otvoru se mají zohlednit osazení (nastavitelné v oblasti Parametr). Zaslepení vpravo/vlevo jsou u osazení zohledněna.

Typ

U vícevrstvých stěn a při zapnutém osazení můžete zde definovat typ zobrazení.

Zvolte jeden z nabízených typů:

Parametry

Vytvořit ostění

Zde můžete zapnout, resp. vypnout osazení.

V závislosti na zvoleném typu zobrazení máte zde k dispozici různé parametry. Platné zkratky jsou uvedeny v legendě a v zobrazení.

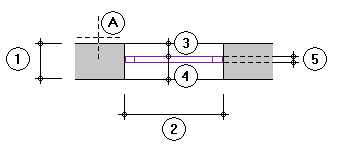

Osazení vnější, osazení vnitřní, hloubka okna

A Čára stěny, na kterou jste kliknuli = vnější strana otvoru
1 Tloušťka stěny
2 Šířka otvoru
3 Hloubka odsazení na vnější straně
4 Hloubka odsazení na vnitřní straně
5 Hloubka prvku otvoru (např. okno, dveře)

Pomocí parametrů Ostění venkovní, Ostění vnitřní a Hloubka okna, resp. Hloubka dveří se určí přesná poloha vlastního prvku otvoru (např. objekt otvoru).

Součet hodnot Ostění venkovní a Ostění vnitřní odpovídá hodnotě Tloušťka stěny.

Prostřednictvím Hloubka okna, resp. Hloubka dveří se definuje hloubka elementu otvorů, který představuje polohu vlastního otvoru. Hodnota Hloubka okna, resp. Hloubka dveří je obsažena v Ostění vnitřní.

Při použití objektu otvoru by měla hloubka objektu odpovídat hloubce prvku otvoru.

Legenda

Zde jsou vysvětleny zkratky použité v obrázku.

Oblíbené položky otevřít/uložit

Pokud chcete definovaný typ ostění uložit jako soubor s oblíbenými položkami, klikněte na .
Klikněte na pro otevření a načtení již uloženého oblíbeného souboru.

Zadávací strana šířky otvoru

Zadávací strana šířky u rohových oken je vždy vnější strana, tzn. strana stěny, resp. roh stěny, který jste při zadávání zvolili kliknutím.
